Kugelführungen

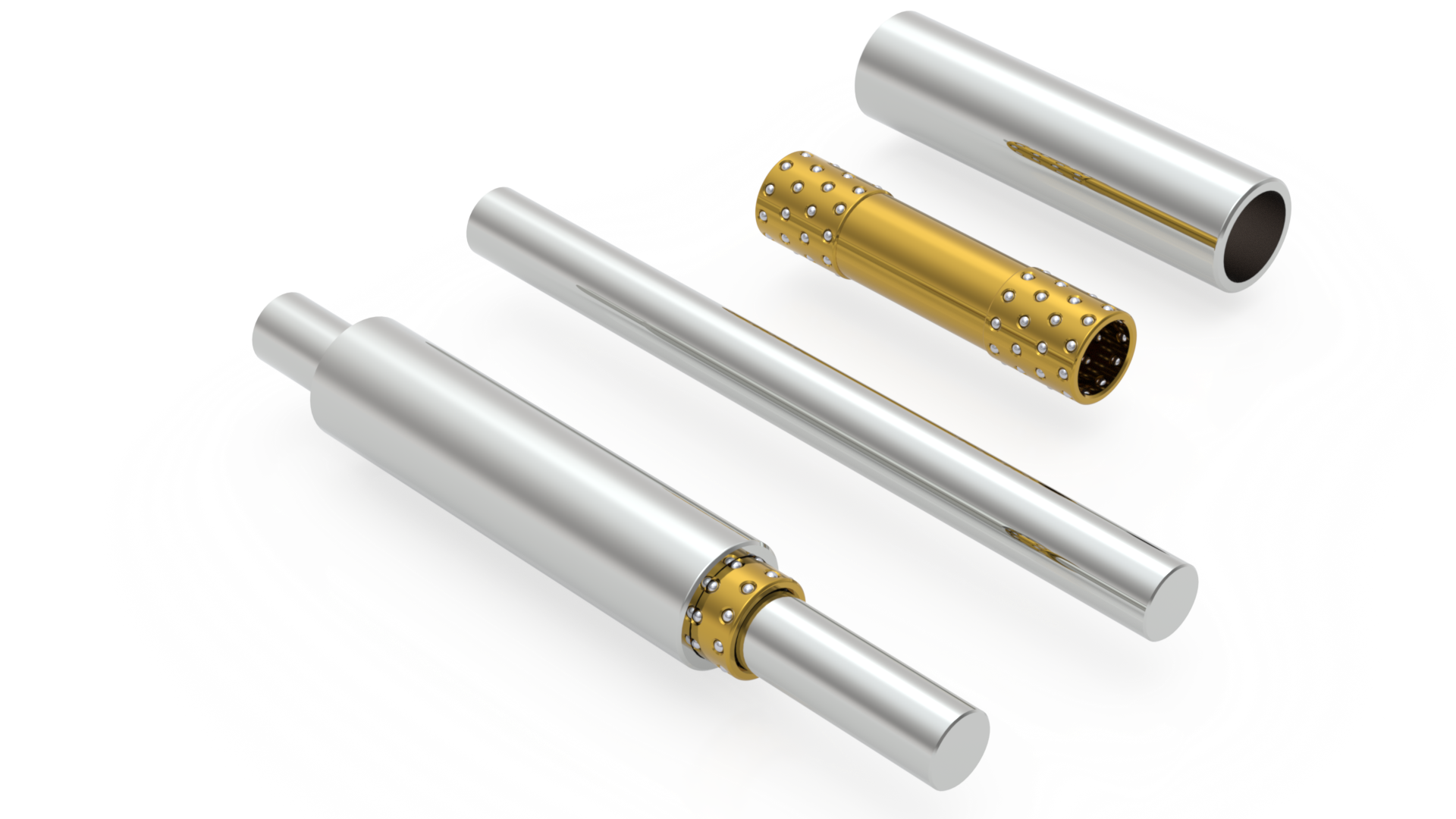

Komponenten für Linearkugelführungen

HIRT Linearkugelführungen und Komponenten stehen für Präzision und sind sowohl als komplette Einheiten als auch als Einzelkomponenten – Welle, Kugelkäfig und Hülse – verfügbar. Jede Komponente wird mit höchster Präzision gefertigt, um eine maßgeschneiderte, vorgespannte und spielfreie Kugelführung mit hoher Effizienz und langfristiger Zuverlässigkeit zu gewährleisten.

Komponenten für Linearkugelführungen

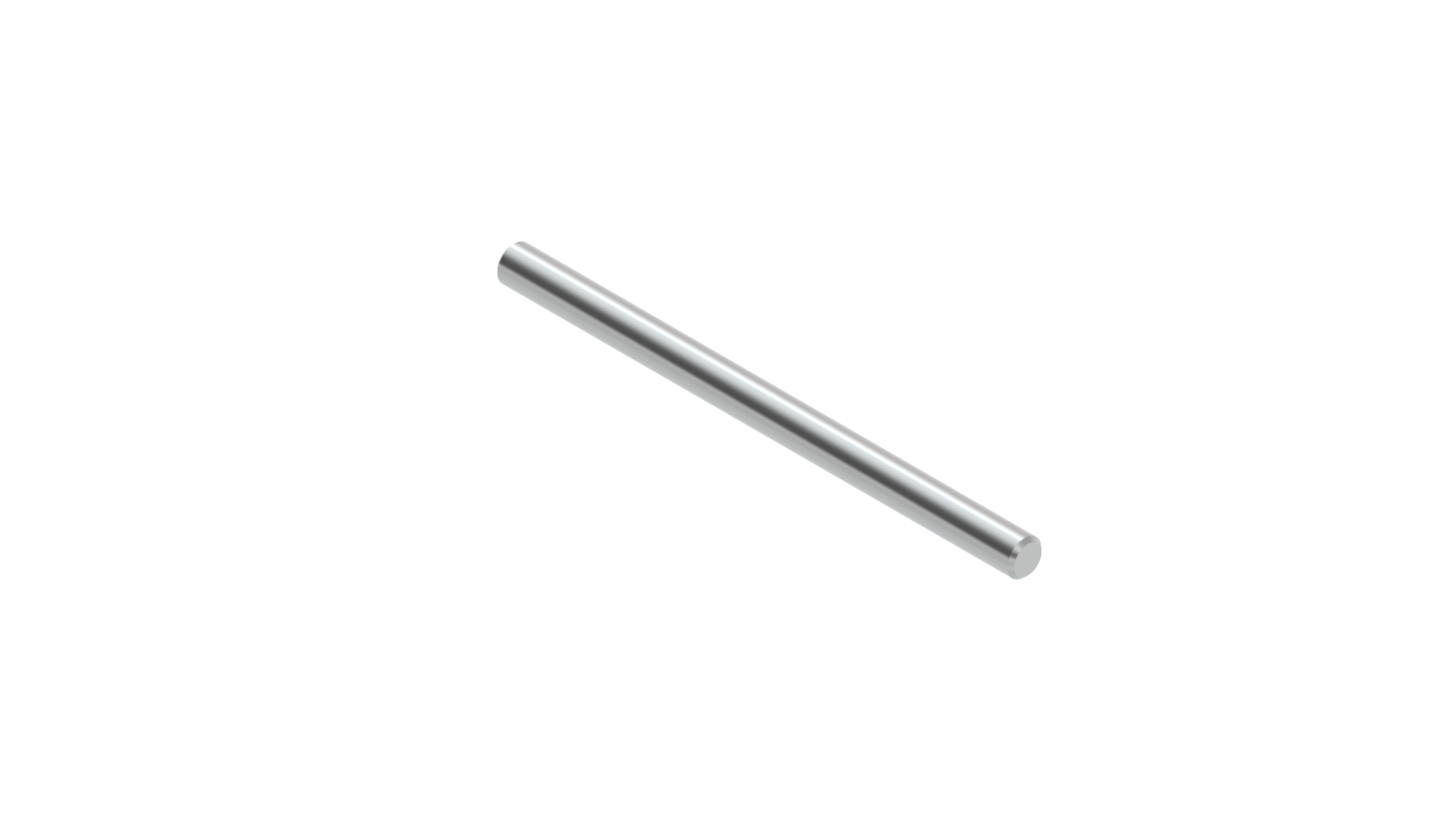

Führungswellen

Führungswellen

HIRT Führungswellen sind gehärtet, geschliffen und auf die Toleranzklasse ISO h3 geläppt. Rundheit und Zylindrizität liegen innerhalb der Toleranzklasse ISO h1. Im Finishing werden die Führungswellen einzeln von Hand geläppt, um höchste Präzision und Oberflächenqualität zu gewährleisten. In Verbindung mit HIRT Hülsen und Kugelkäfigen gewährleisten sie einen spielfreien, gleichmäßigen Lauf ohne Stick-Slip-Effekt sowie hohe Lebensdauer – auch unter anspruchsvollen Einsatzbedingungen. Sonderausführungen für kundenspezifische Anwendungen sind auf Anfrage erhältlich.

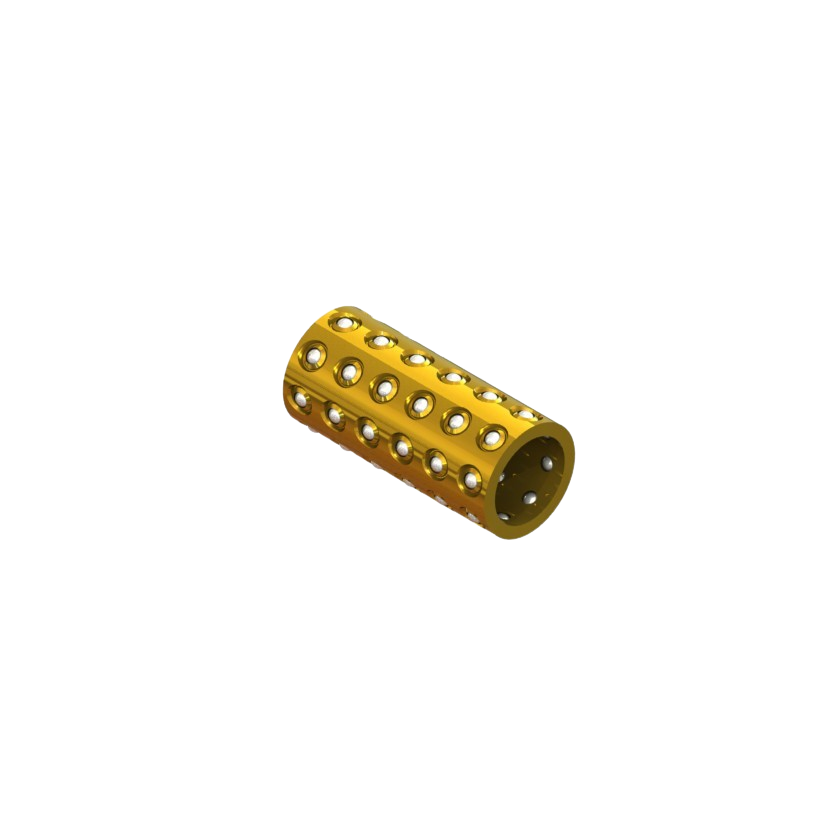

Kugelkäfige

Kugelkäfige

HIRT Kugelkäfige sind das zentrale Element für hochpräzise Linearführungen. Sie werden mittels moderner Fertigungsverfahren und auf Basis langjähriger Erfahrung gefertigt. Der kleinste Kugelkäfig ist für Wellendurchmesser ab 2 mm und Kugeldurchmesser ab 0,5 mm ausgelegt. Zum Einsatz kommen hochpräzise Kugeln, die durch spezialisierte Ausleseverfahren auf enge Toleranzen und hohe Oberflächenqualität geprüft werden. In Verbindung mit HIRT-Führungswellen und Hülsen gewährleisten sie eine hohe Laufgenauigkeit und Belastbarkeit sowie eine lange und zuverlässige Lebensdauer.

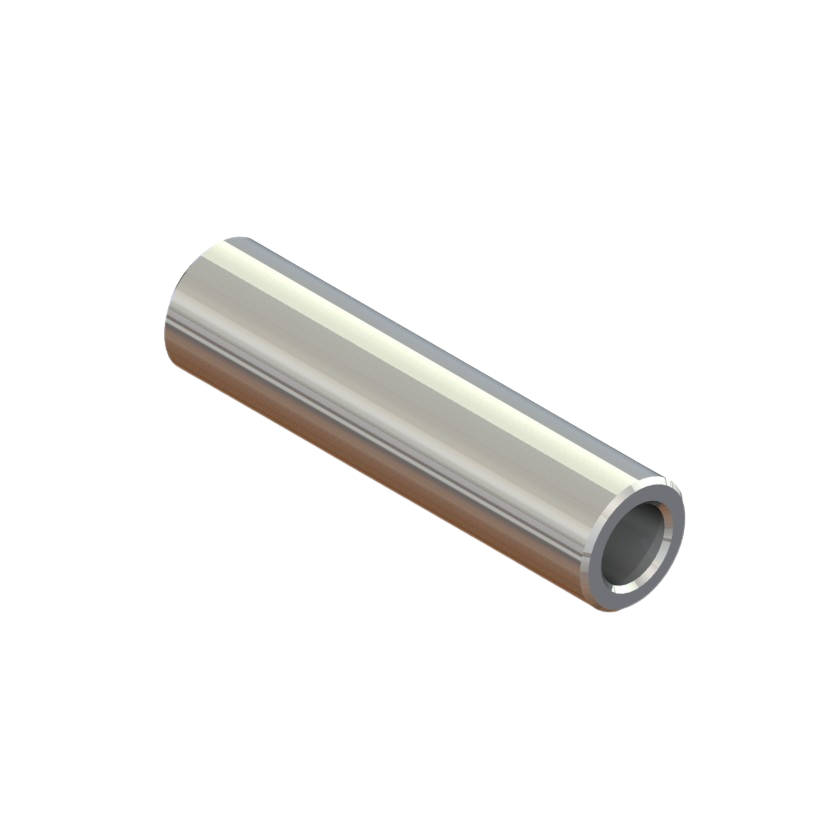

Hülsen

Hülsen

HIRT Führungsbuchsen sind allseitig gehärtet und präzisionsgeschliffen, um eine hohe Maßgenauigkeit und Oberflächenqualität zu gewährleisten. Die Bohrung ist auf -2 /-4 µm vorgehont und bildet die Grundlage für das anschliessende Finishing. Dabei wird die Bohrung im Feinhonverfahren bearbeitet, während Führungswelle, Kugelkäfig und Hülse individuell von Hand gepasst und aufeinander abgestimmt werden. Dieses Verfahren garantiert eine präzise und leichtgängige Linearkugelführung ohne Stick-Slip-Effekt sowie eine hohe Wiederholgenauigkeit.
