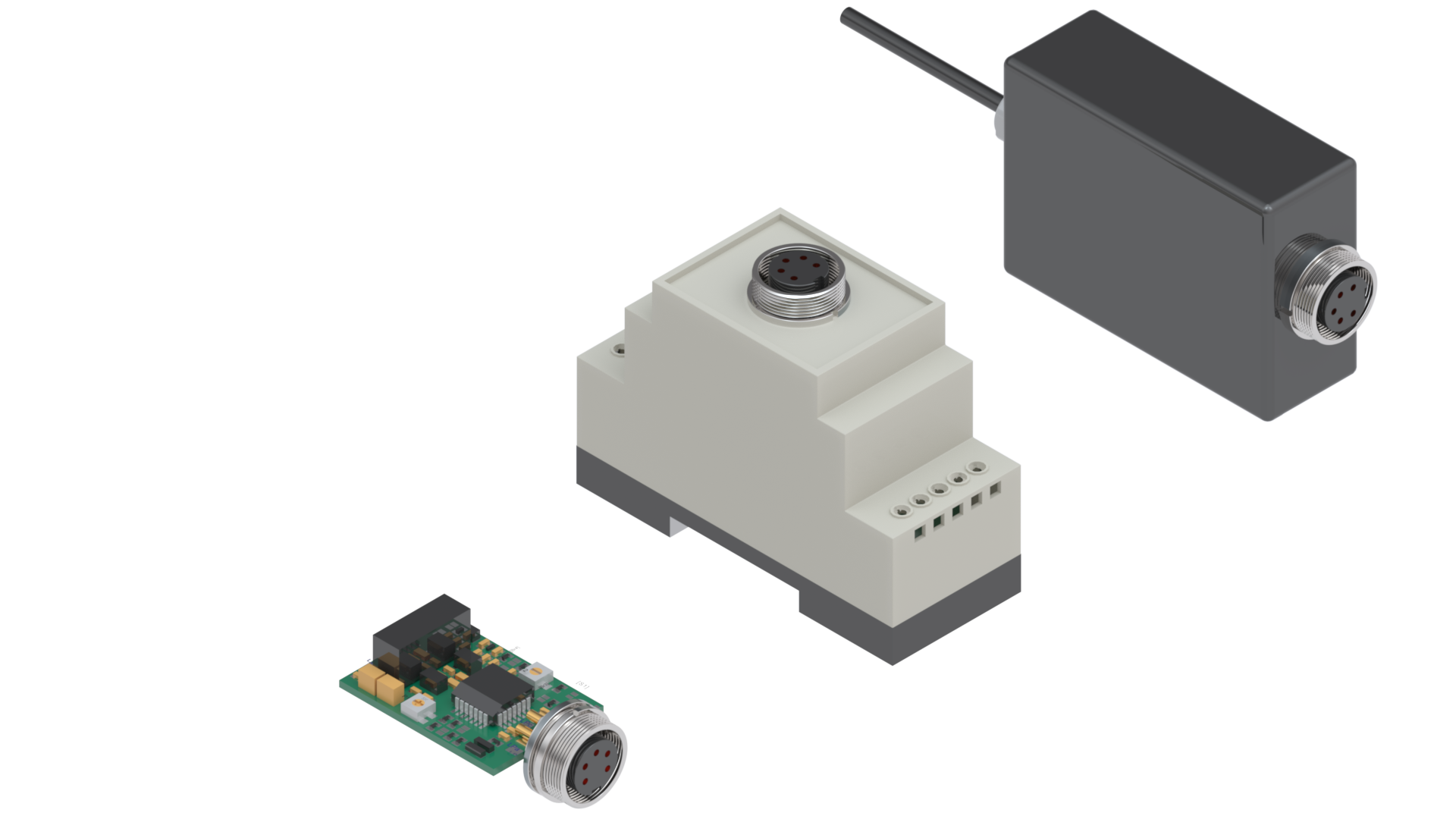

Die HIRT-Signalkonditionierungsmodule sind für die HIRT-Messtaster-Serie mit TESA®-kompatibler Halbbrückenschaltung ausgelegt. Sie wandeln die Messsignale der Messtaster in standardisierte analoge Ausgangssignale um. Verfügbar sind bipolare ±5 VDC und ±10 VDC, unipolare 0–5 VDC und 0–10 VDC sowie eine passive 4–20 mA Stromschleife (externe Versorgung mit 7–15 VDC). Die Module unterstützen Betriebsspannungen von 5, 12 oder 24 VDC (werkseitig konfigurierbar) und sind für unterschiedliche Einbauanforderungen in drei Gehäusevarianten erhältlich: als T-Modul für den Frontplatteneinbau, als Kabel-Modul mit Anschlussgehäuse und als DIN-Modul für die DIN-Schienenmontage.

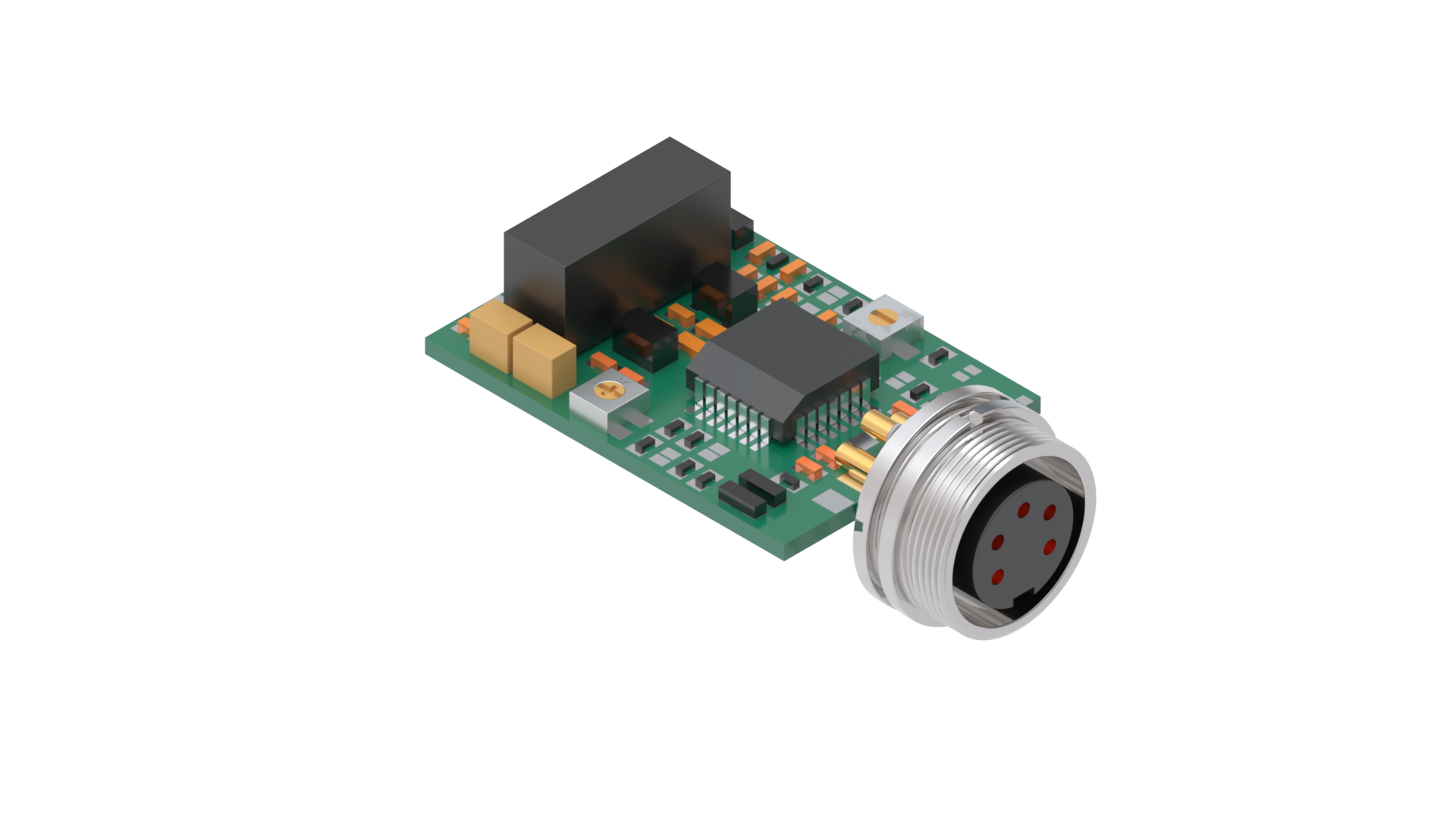

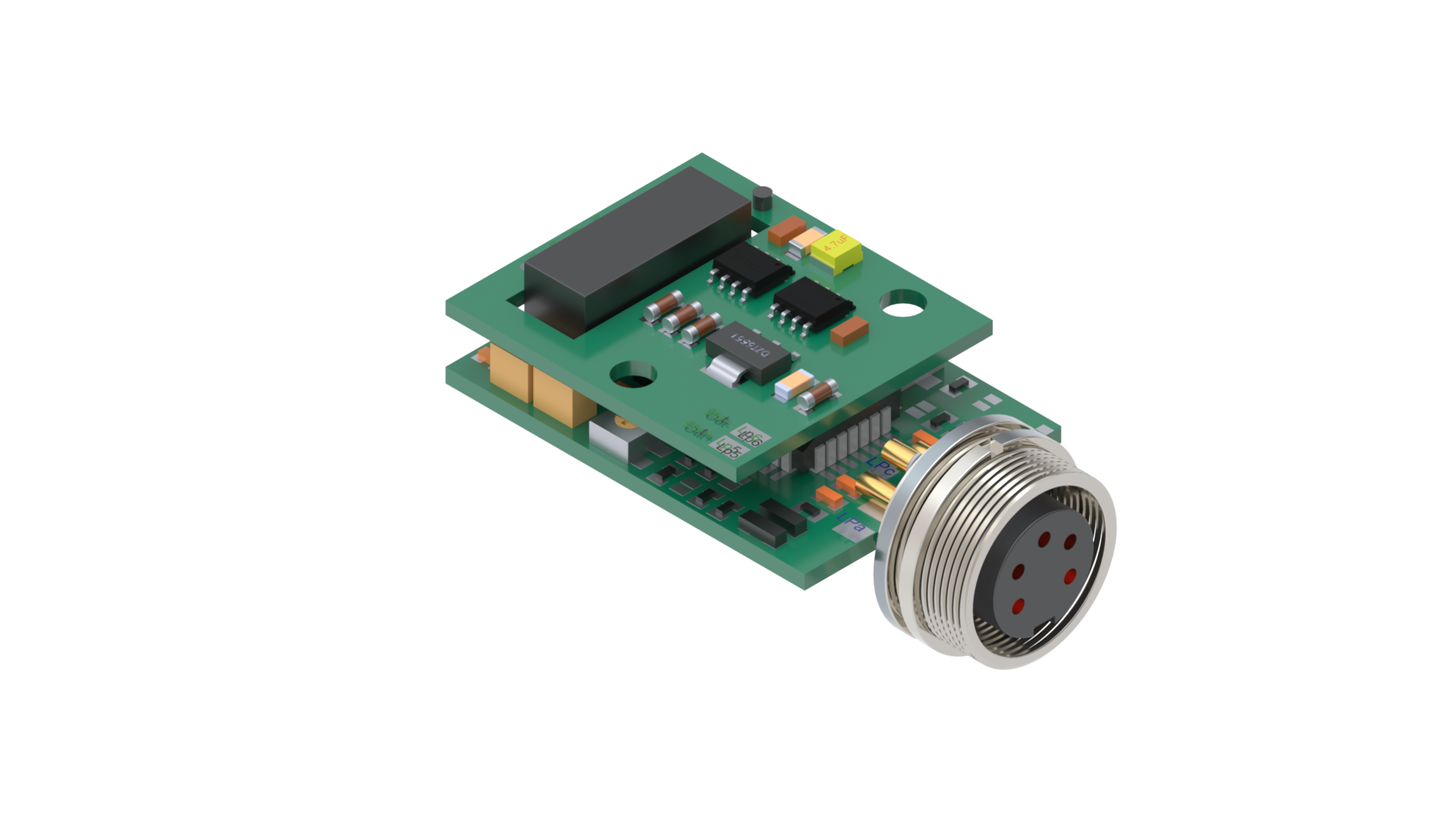

Signalkonditionierungseinheit mit DC-Ausgang. Für PHZ-Messtaster der Standard-Serie. Frontplatten-Einbauversion mit frontseitiger Anschlussbuchse. Betriebsspannung: 5, 12 oder 24 VDC. Ausgangssignale: bipolar ±5 VDC oder ±10 VDC sowie unipolar 0–5 VDC oder 0–10 VDC.
Signalkonditionierungseinheit mit 4–20 mA Ausgang. Für PHZ-Messtaster der Standard-Serie. Frontplatten-Einbauversion mit frontseitiger Anschlussbuchse. Betriebsspannung: 5, 12 oder 24 VDC. Passiver 4–20 mA Stromausgang. Externe Versorgung der Stromschleife: 7–15 VDC.
Signalkonditionierungseinheit mit DC-Ausgang. Für PHZ-Messtaster der Standard-Serie. Ausführung als kompaktes Schutzgehäuse mit frontseitiger Anschlussbuchse. Betriebsspannung: 5, 12 oder 24 VDC. Ausgangssignale: bipolar ±5 VDC oder ±10 VDC sowie unipolar 0–5 VDC oder 0–10 VDC.

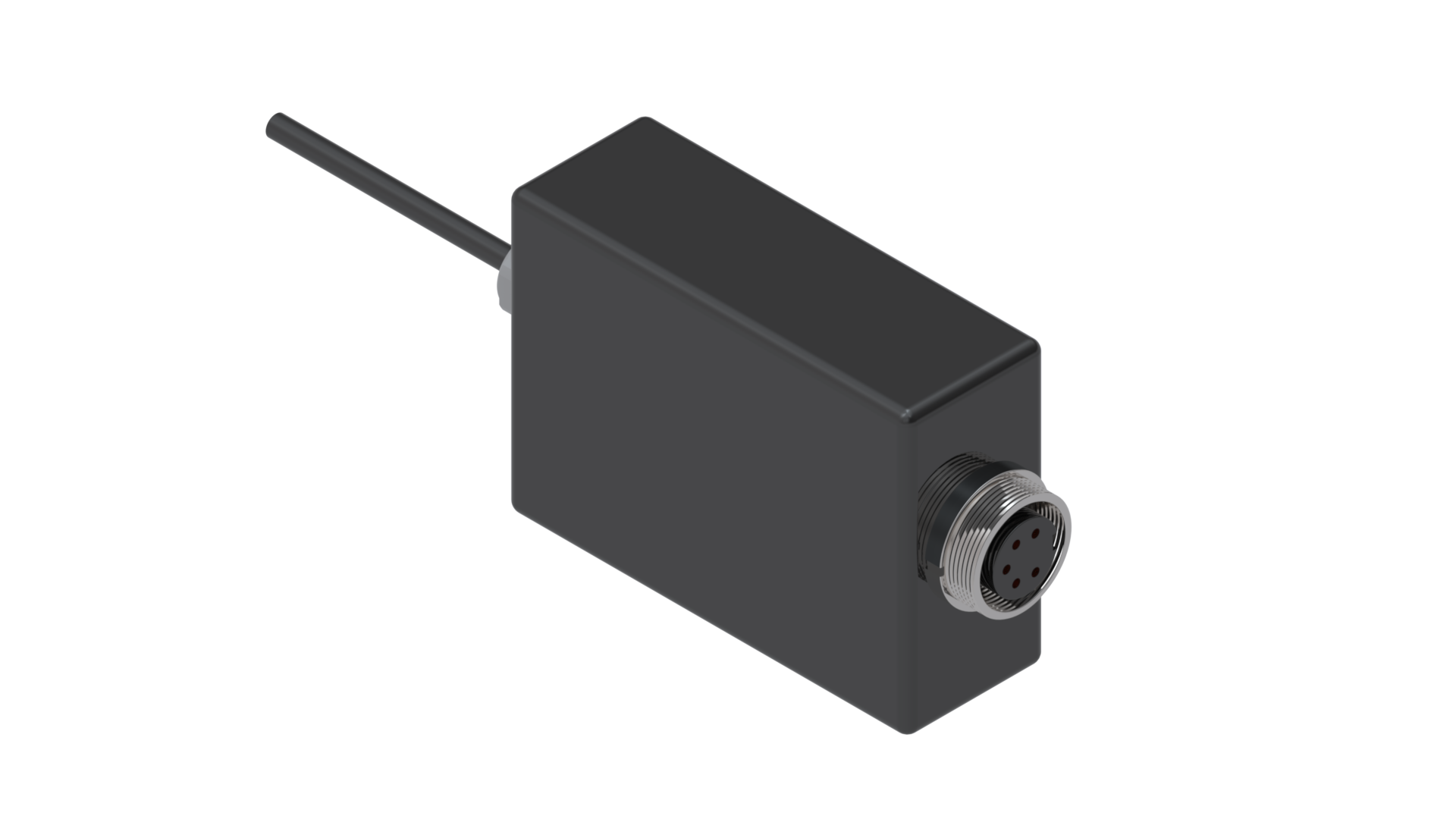

Signalkonditionierungseinheit mit 4–20 mA Ausgang. Für PHZ-Messtaster T der Standard-Serie. Ausführung als kompaktes Schutzgehäuse mit frontseitiger Anschlussbuchse. Betriebsspannung: 5, 12 oder 24 VDC. Passiver 4–20 mA Stromausgang. Externe Versorgung der Stromschleife: 7–15 VDC.

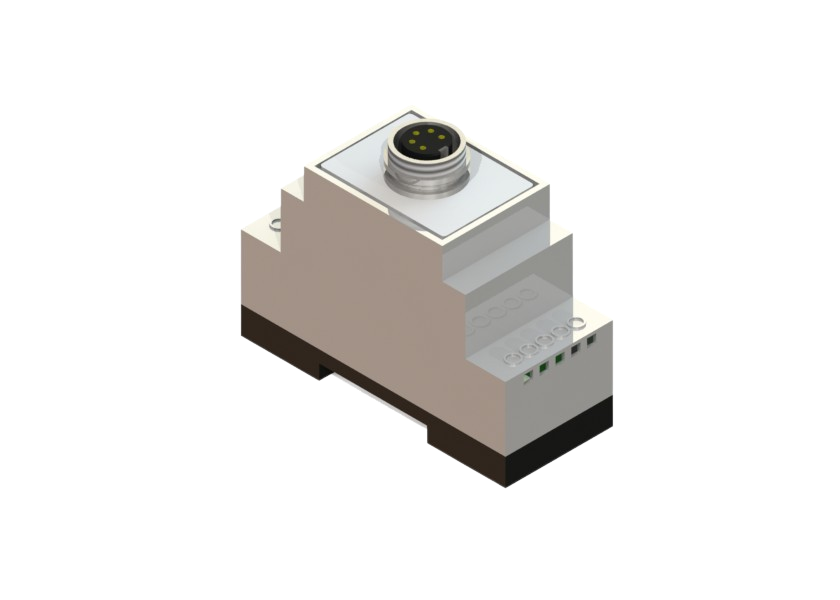

Signalkonditionierungseinheit mit DC-Ausgang. Für PHZ-Messtaster der Standard-Serie. Für DIN-Schienenmontage mit Anschlussbuchse an der Oberseite. Betriebsspannung: 5, 12 oder 24 VDC. Ausgangssignale: bipolar ±5 VDC oder ±10 VDC sowie unipolar 0–5 VDC oder 0–10 VDC.

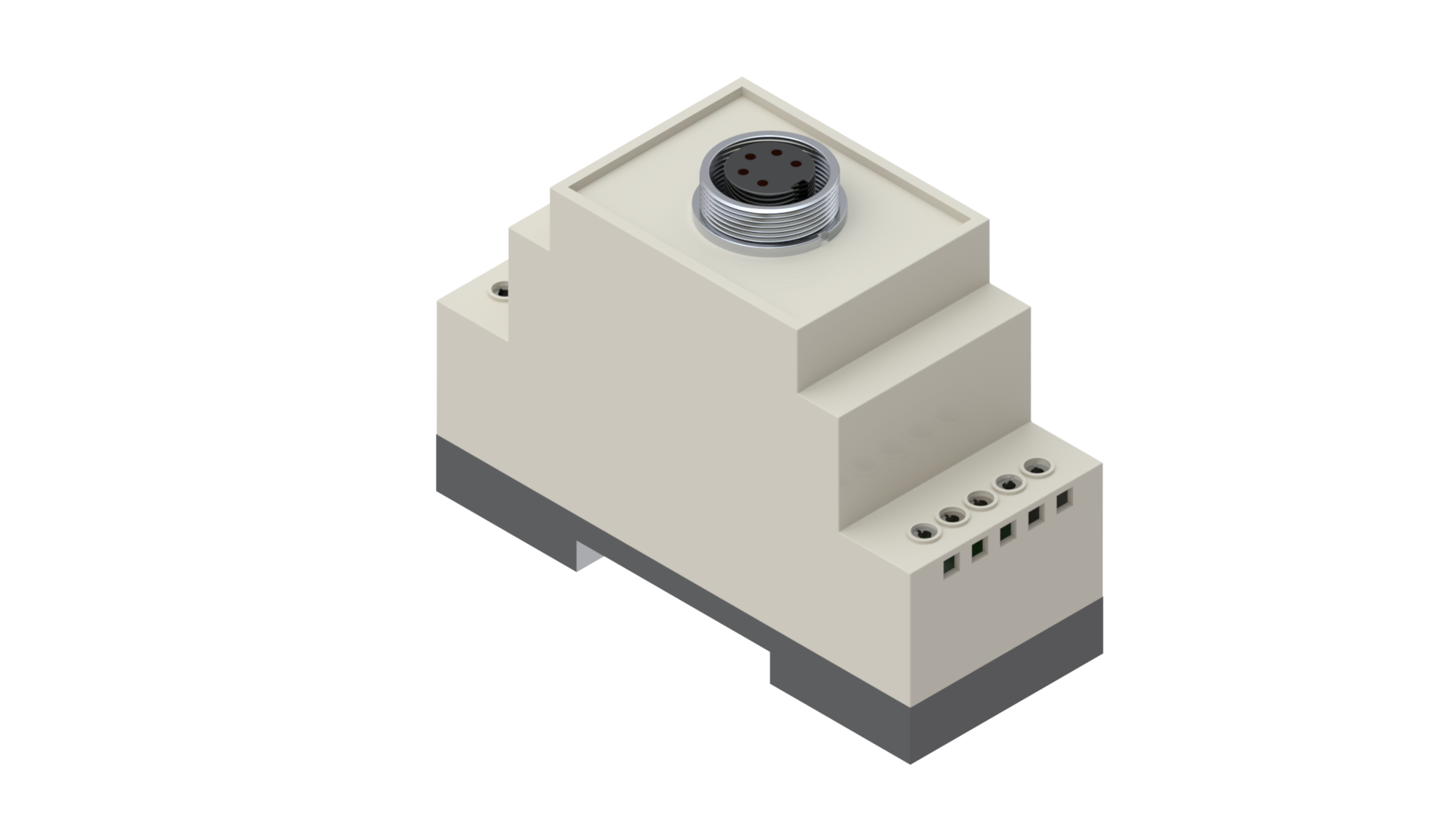

Signalkonditionierungseinheit mit 4–20 mA Ausgang. Für PHZ-Messtaster der Standard-Serie. Für DIN-Schienenmontage mit Anschlussbuchse an der Oberseite. Betriebsspannung: 5, 12 oder 24 VDC. Passiver 4–20 mA Stromausgang. Externe Versorgung der Stromschleife: 7–15 VDC.
