10P0

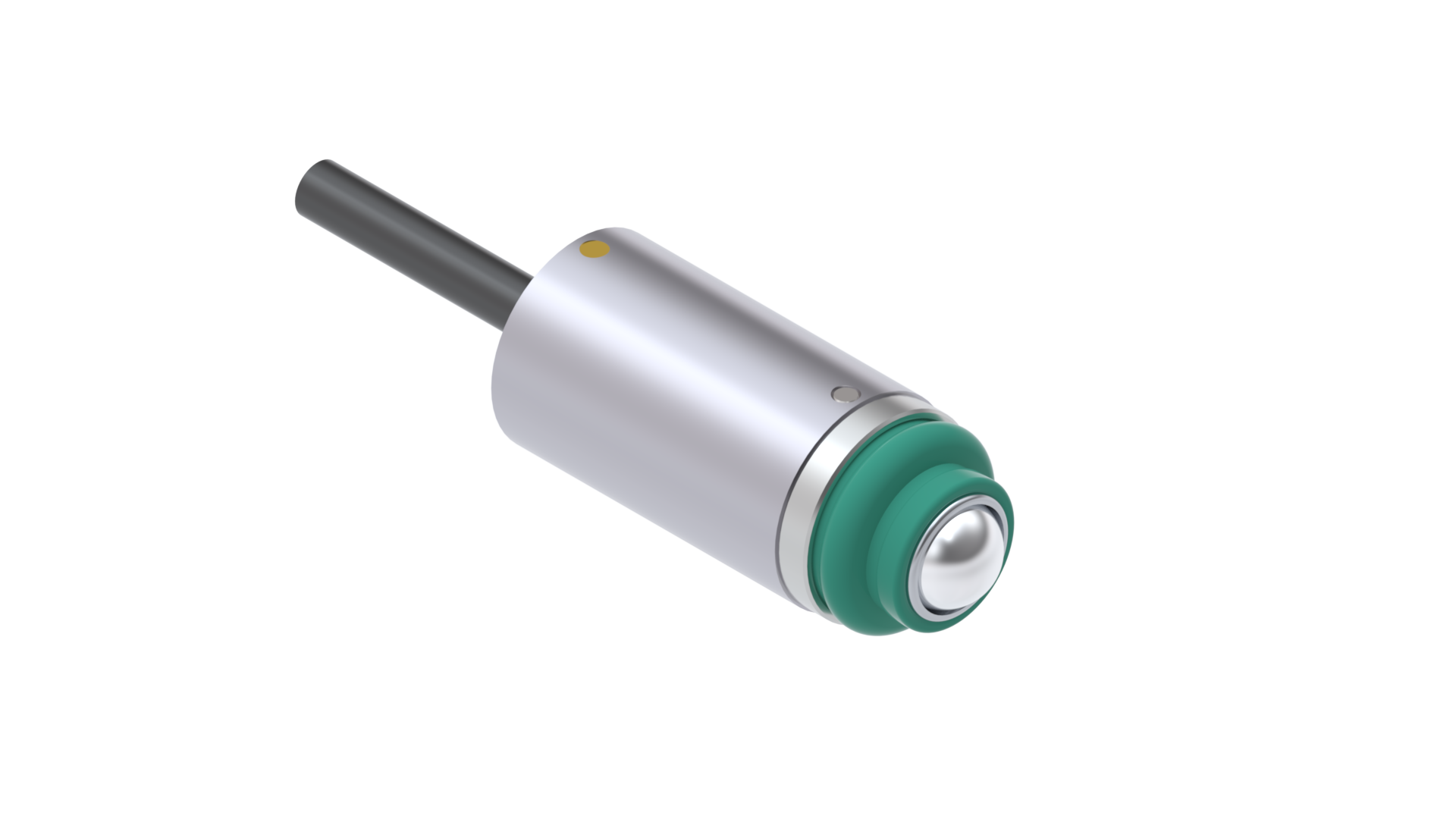

Messtaster Halbbrücke mit 73.75 mV/Vmm und ± 0.25 mm Messhub. Kabel 2 m, Kabelausgang axial. Baureihe Machsize und Nairda.
Bestellnummer: 1000000
Eigenschaften
Mechanische Eigenschaften
| Gesamthub | 0.8 mm |
| Messhub | ± 0.25 mm |
| Vorhub | nicht einstellbar |
| Vorhub Werkseinstellung | - 0.35 mm |
| Lagerung | Kugelführung spielfrei, geläppt |
| Lebensdauer mechanisch | > 10 Mio. Zyklen |
| Verdrehspiel | 1° über den gesamten Hub |
| Temperaturbereich | -10 bis +65 °C, Lager und Betrieb |
| Einbaulage | beliebig |
| Messeinsatz | Kugel Ø 4.0 mm Hartmetall, werkseitig austauschbar |
| Faltenbalg | FPM |
| Einspannschaft | Ø 8h6 |
| Stecker | M16x0.75, 5-polig, DIN45322 |
| Kabelmerkmale | PUR geschirmt, Länge 2 m |
| Kabelinformation | Außen- Ø 2.0 mm, schleppkettentauglich |
| Baureihe | Ehemals Produktgruppe Machsize und Nairda |
Messmechanik / Messkraft
| Vorschub | Federvorschub |
| Messkraft | 0.63 N |
| Messkraft Information | am el. Nullpunkt, Toleranz ± 20% |
Messgenauigkeit
| Wiederholbarkeit | 0.01 µm |
| Linearitätsfehler | 0.8% FS (full-scale) im Bereich ± 250 µm (bei 20 °C ± 1°C) |
Elektrische und Schnittstellendaten
| Empfindlichkeit | 73.75 mV/(Vmm) |
| Eingangsbeschaltung | Widerstand 2 kOhm ± 0.1% |
| Speisung | 3.0 V ±0.5%RMS |
| Trägerfrequenz | 13.0 kHz ±5% |
| Schaltung | Halbbrücke, TESA® kompatibel |
Dokumenteninformation
| Dokumenteninformation | Sämtliche Zeichnungen und 3D-Modelle sind in Position "elektrisch Null" dargestellt. |
Zubehör
Verlängerungskabel T Standard
T100/78100
Verlängerungskabel für Halbbrücken Messtaster. Länge 1.0 m.
Bestellnummer: 1000916
T100/78200
Verlängerungskabel für Halbbrücken Messtaster. Länge 2.5 m.
Bestellnummer: 1000917
T100/78500
Verlängerungskabel für Halbbrücken Messtaster. Länge 5.0 m.
Bestellnummer: 1000918
T100/78700
Verlängerungskabel für Halbbrücken Messtaster. Länge 7.5 m.
Bestellnummer: 1000919
T100/79000
Verlängerungskabel für Halbbrücken Messtaster. Länge 10.0 m.
Bestellnummer: 1000920
