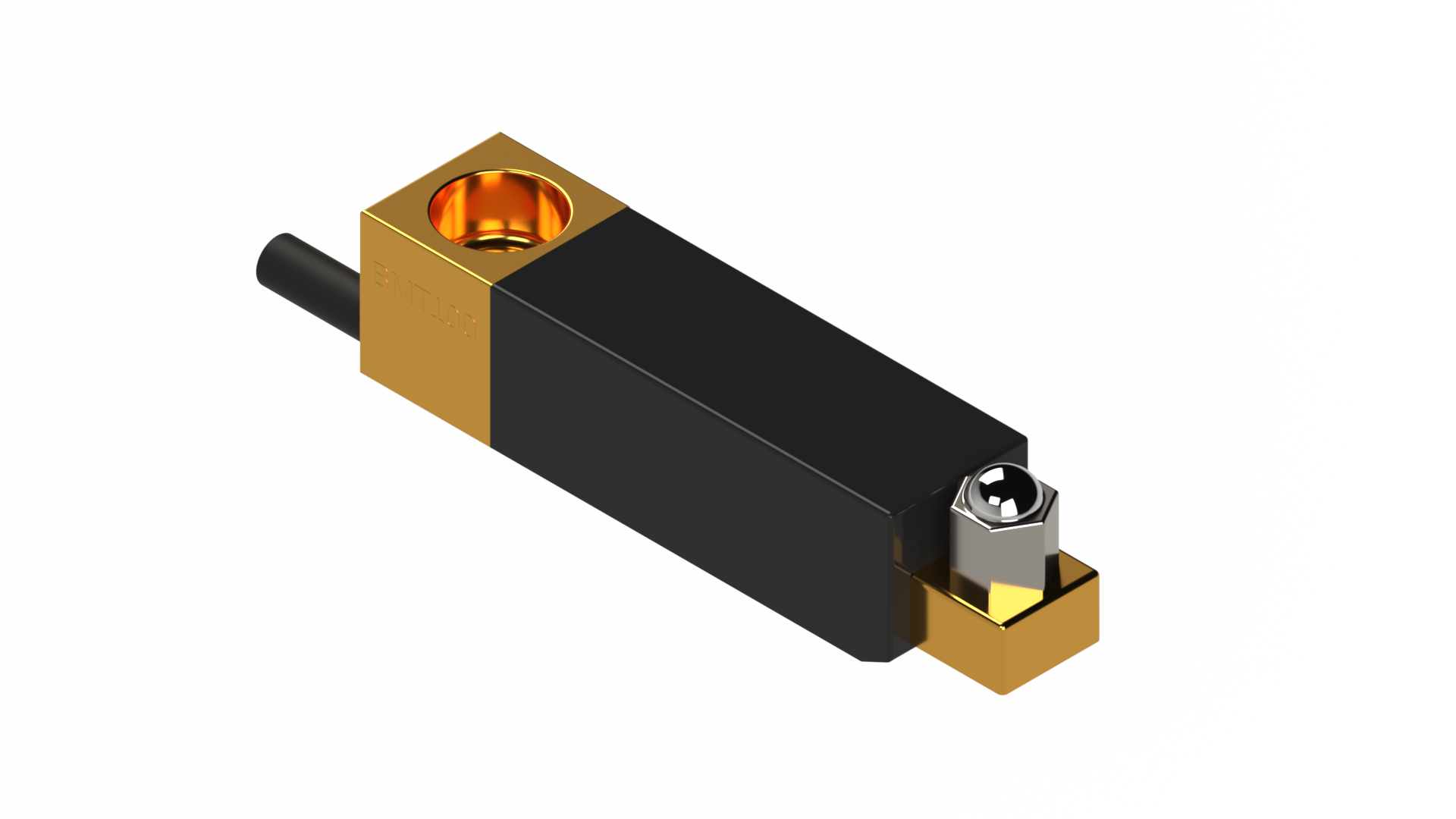

BMT200
Miniatur-Messtaster in der Dimension 7x7x32 mm mit 73.75 mV/Vmm Sensitivität und +/- 0.2 mm Messhub
Bestellnummer: 1000064
Eigenschaften
Mechanische Eigenschaften
| Gesamthub | 0.6 mm |
| Messhub | ± 0.20 mm |
| Temperaturbereich | -10 bis +65 °C, Lager und Betrieb |
| Schraubbefestigung | M2.5 |
| Einbaulage | beliebig |
| Messeinsatz | Kugel Ø 3.0 mm Hartmetall, Gewinde M2.5, austauschbar |
| Hülle und Dichtung | FPM Viton® |
| Stecker | M16x0.75, 5-polig, DIN45322 |
| Kabelmerkmale | PUR geschirmt, Länge 2 m |
| Kabelinformation | Außen- Ø 2.0 mm, schleppkettentauglich |
Messmechanik / Messkraft
| Messkraft | 1.0 N |
| Messkraft Information | am el. Nullpunkt, Toleranz ± 30% |
Messgenauigkeit
| Wiederholbarkeit | 0.05 µm |
| Linearitätsfehler | 1.0% FS (full-scale) im Bereich ± 200 µm (bei 20 °C ± 1°C) |
Elektrische und Schnittstellendaten
| Empfindlichkeit | 73.75 mV/(Vmm) |
| Eingangsbeschaltung | Widerstand 2 kOhm ± 0.1% |
| Speisung | 3.0 V ±0.5%RMS |
| Trägerfrequenz | 13.0 kHz ±5% |
| Schaltung | Halbbrücke, TESA® kompatibel |
Dokumenteninformation
| Dokumenteninformation | Sämtliche Zeichnungen und 3D-Modelle sind in Position "elektrisch Null" dargestellt. |
