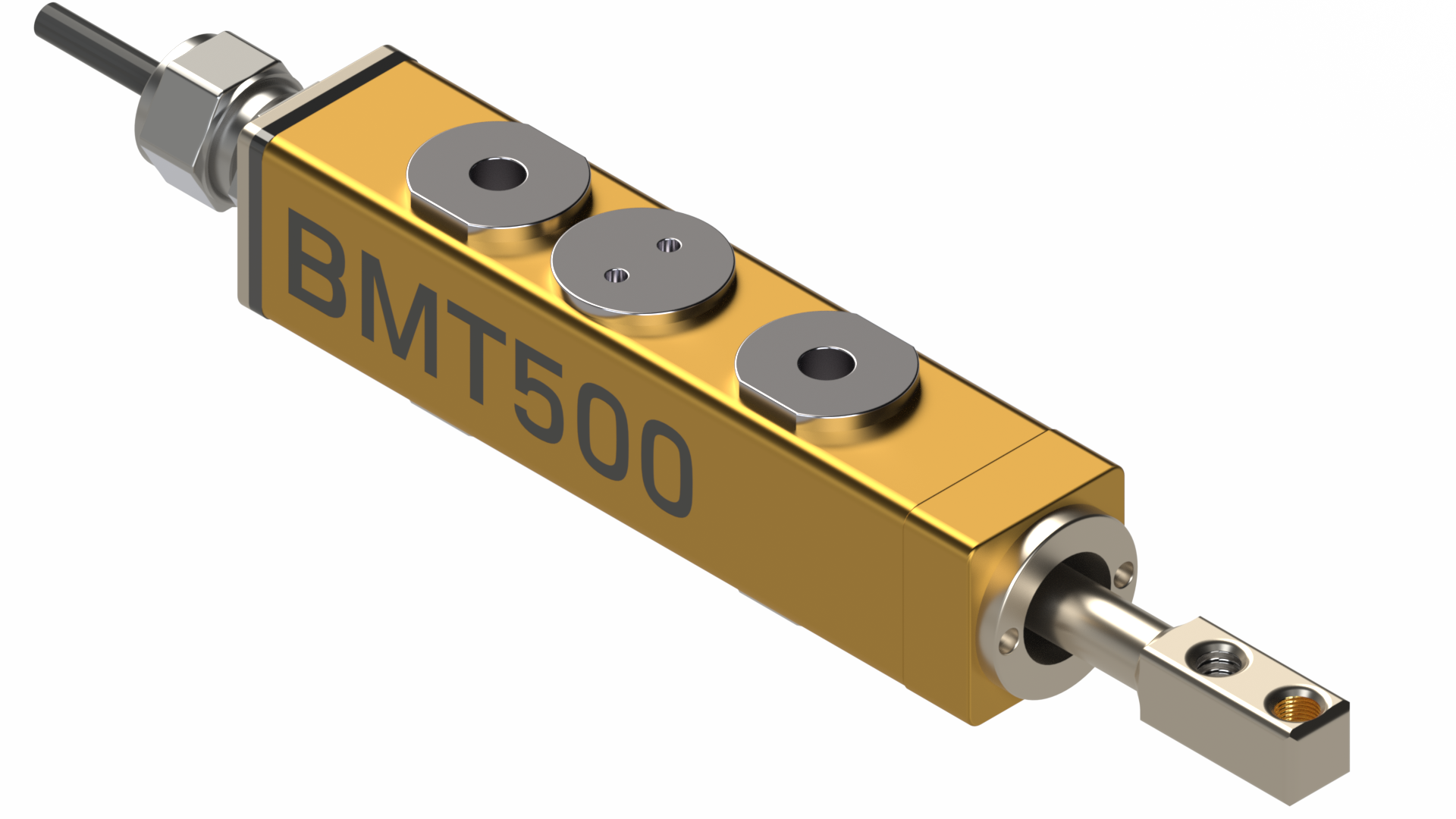

BMT500
Kompakter Bohrungsmesstaster (12 × 14 × 76 mm) mit einer Sensitivität von 73.75 mV/V/mm und einem Messhub von ±0.5 mm, speziell für präzise Bohrungsmessungen und Innengeometrien.
Bestellnummer: 1004492
Eigenschaften
Mechanische Eigenschaften
| Gesamthub | 1.160 mm |
| Messhub | ± 0.50 mm |
| Temperaturbereich | -10 bis +65 °C, Lager und Betrieb |
| Schraubbefestigung | M3 (2x Ø3.0) |
| Einbaulage | beliebig |
| Messeinsatz | nicht im Lieferumfang, auf Wunsch |
| Gewinde für Messeinsatz | M3 Helicoil Screwlock |
| Stecker | M16x0.75, 5-polig, DIN45322 |
| Kabelmerkmale | PUR geschirmt, Länge 2 m |
| Kabelinformation | Außen- Ø 2.0 mm, schleppkettentauglich |
Messmechanik / Messkraft
| Messkraft | 1.0 N |
| Messkraft Information | am el. Nullpunkt, Toleranz ± 30% |
Messgenauigkeit
| Wiederholbarkeit | 0.05 µm |
| Linearitätsfehler | 1.0% FS (full-scale) im Bereich ±500 µm (bei 20 °C ± 1°C) |
Elektrische und Schnittstellendaten
| Empfindlichkeit | 73.75 mV/(Vmm) |
| Eingangsbeschaltung | Widerstand 2 kOhm ± 0.1% |
| Speisung | 3.0 V ±0.5%RMS |
| Trägerfrequenz | 13.0 kHz ±5% |
| Schaltung | Halbbrücke, TESA® kompatibel |
