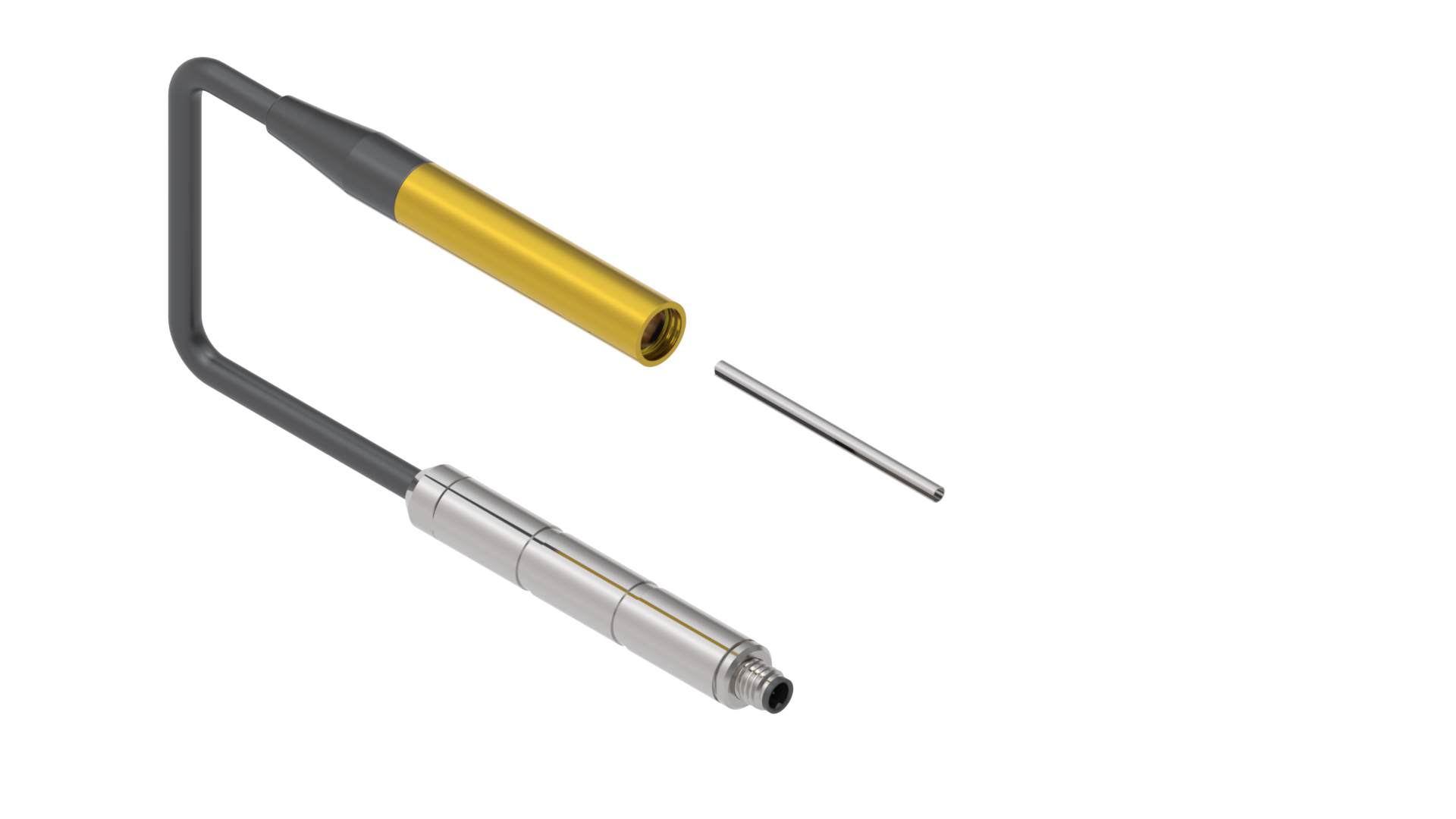

T401DG
Intelligenter Messtaster mit integrierter Messsignalaufbereitung und digitaler Schnittstelle auf Basis RS485, Messhub ± 2 mm, Externer Tauchanker-Vorschub. Stecker DIN M5, Kabelabgang axial.
Bestellnummer: 1006641
Eigenschaften
Technische Eigenschaften
| Messhub | ± 2.0 mm |
| Lagerung | Keine – externe Führung |
| Tauchanker | Externes Tauchankervorschubsystem – Ferritkernhalter Arcap Ø 2,0 × 34,5 |
| Temperaturbereich | -10 bis +65 °C, Lagerung und Betrieb |
| Einbaulage | beliebig |
| Einspannschaft | Ø 8h6 mm |
| Stecker | M5, 4-polig, A-codiert, IP67, Schraubverriegelung |
| Kabelmerkmale | PUR geschirmt, Pigtail-Länge 200 mm |
Messgenauigkeit
| Wiederholbarkeit | 0.05 µm |
| Fehlergrenze | ±1.0 µm (bei 20 °C ±1 °C) |
| Messrate | 4000 Messungen/ sek |
Elektrische und Schnittstellendaten
| Messsystem | Tauchanker, Induktive Halbbrücke. Integrierte Konditionierung mit Systemfehlerkorrektur |
| Schnittstelle | Übertragungsprotokoll für digitale HIRT Messtaster. Offenes Punkt-zu-Punkt Protokoll basierend auf RS485, standard Termination 120 Ohm |
| Verbindung zu Elektronik | Anschlussbuchse M5 Schraubverriegelung, 4-polig |
| Übertragungsraten | 9600 bit/s, 115200 bit/s, 10 kbit/s, 500 kbit/s und optional 1Mbit/s und 2 Mbit/s. |
| Sensordaten | Sensor-Information für Prüfverwaltung, SPS-Profile /-Objekte und Wartung |
| Speisung | 5V |
| Leistungsaufnahme | 120 mW (Betrieb) 15 mW (Ruhezustand) |
Zubehör
Befestigungselemente
EBH-M12L26
Einbauhalter für Messtaster T mit Anschlussgewinde M12.
Bestellnummer: 1004871
T100/63000
Klemmhülse für Messtaster T.
Bestellnummer: 1000890
Verbindungskabel Digital Serie RS485
Verbindungskabel 0.5 m Digital RS485
Verbindungskabel digitale Messtaster Kabelabgang axial M5/M8. Länge 0.5 m.
Bestellnummer: 1005636
Verbindungskabel 1.0 m Digital RS485
Verbindungskabel digitale Messtaster Kabelabgang axial M5/M8. Länge 1.0 m.
Bestellnummer: 1005637
Verbindungskabel 2.5 m Digital RS485
Verbindungskabel digitale Messtaster Kabelabgang axial M5/M8. Länge 2.5 m.
Bestellnummer: 1005027
