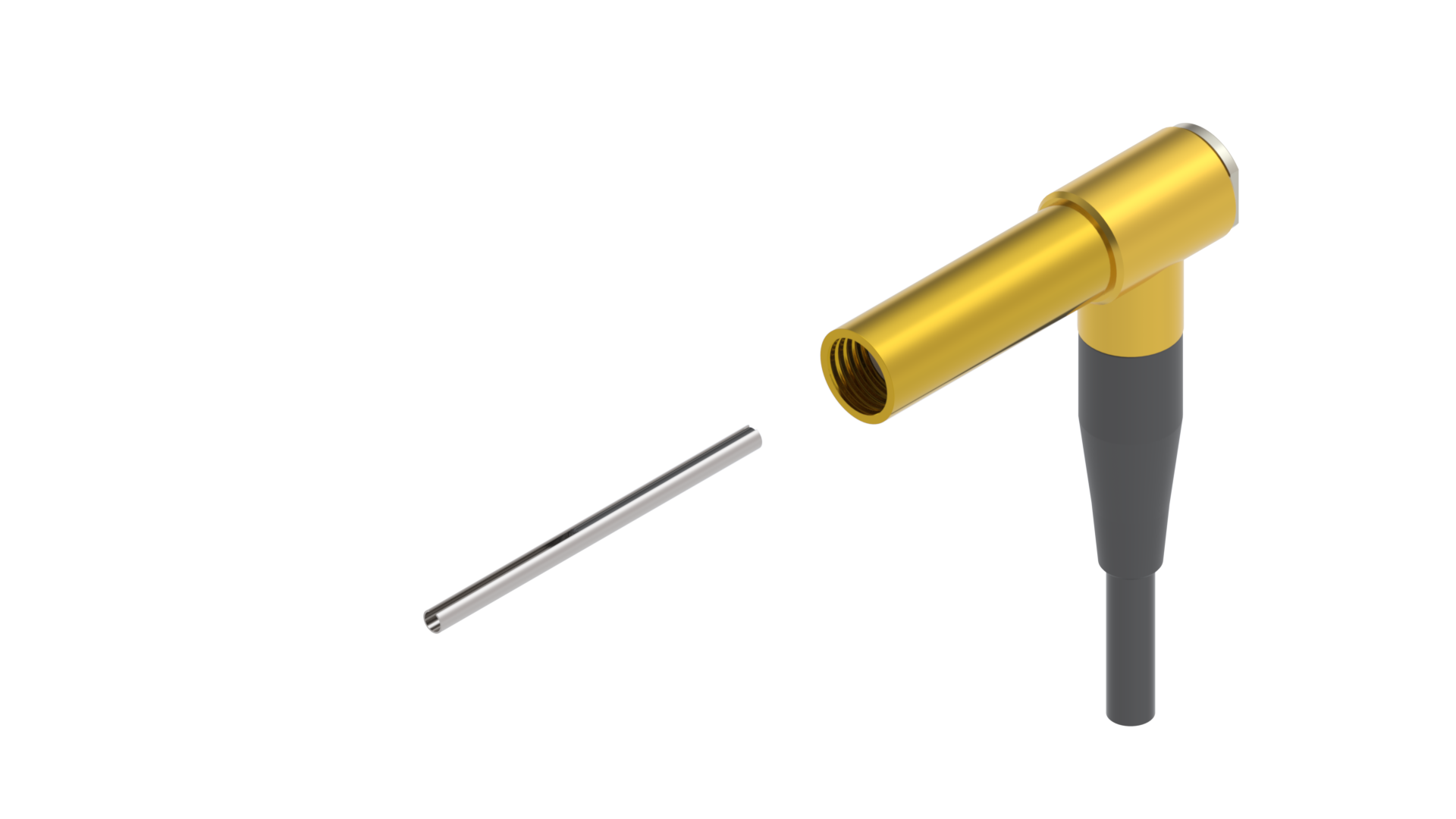

T402
Messtaster Halbbrücke mit 73.75 mV/(Vmm) Empfindlichkeit, Messhub von ± 1 mm. Für Anwendungen mit externer Tauchankerführung. Kabellänge 2 m, Kabelabgang radial.
Bestellnummer: 1001685
Eigenschaften
Technische Eigenschaften
| Messhub | ± 1.0 mm |
| Lagerung | Keine – externe Führung |
| Tauchanker | Externes Tauchankervorschubsystem – Ferritkernhalter Arcap Ø 2,0 × 34,5 |
| Temperaturbereich | -10 bis +65 °C, Lagerung und Betrieb |
| Einbaulage | beliebig |
| Einspannschaft | Ø 8h6 mm |
| Stecker | M16x0.75, 5-poliger Stecker, DIN45322 |
| Kabelmerkmale | PUR geschirmt, Länge 2 m |
| Kabelinformation | Außen-Ø 4,0 mm, schleppkettentauglich, Biegeradius 7,5 × d (≈ 30 mm) |
Messgenauigkeit
| Wiederholbarkeit | 0.01 µm |
| Linearitätsfehler | 0.25% FS (full-scale) im Bereich ± 1000 µm (bei 20 °C ± 1°C) |
Elektrische und Schnittstellendaten
| Empfindlichkeit | 73.75 mV/(Vmm) |
| Abgleich | 1:1 |
| Eingangsbeschaltung | Widerstand 2 kOhm ± 0.1% |
| Speisung | 3.0 V ±0.5%RMS |
| Trägerfrequenz | 13.0 kHz ±5% |
| Schaltung | Halbbrücke, TESA® kompatibel |
Zubehör
Befestigungselemente
EBH-M12L26
Einbauhalter für Messtaster T mit Anschlussgewinde M12.
Bestellnummer: 1004871
T100/63000
Klemmhülse für Messtaster T.
Bestellnummer: 1000890
Verlängerungskabel Halbbrücke
T100/78200
Verlängerungskabel für Halbbrücken Messtaster. Länge 2.5 m.
Bestellnummer: 1000917
T100/78500
Verlängerungskabel für Halbbrücken Messtaster. Länge 5.0 m.
Bestellnummer: 1000918
T100/78700
Verlängerungskabel für Halbbrücken Messtaster. Länge 7.5 m.
Bestellnummer: 1000919
T100/79000
Verlängerungskabel für Halbbrücken Messtaster. Länge 10.0 m.
Bestellnummer: 1000920
