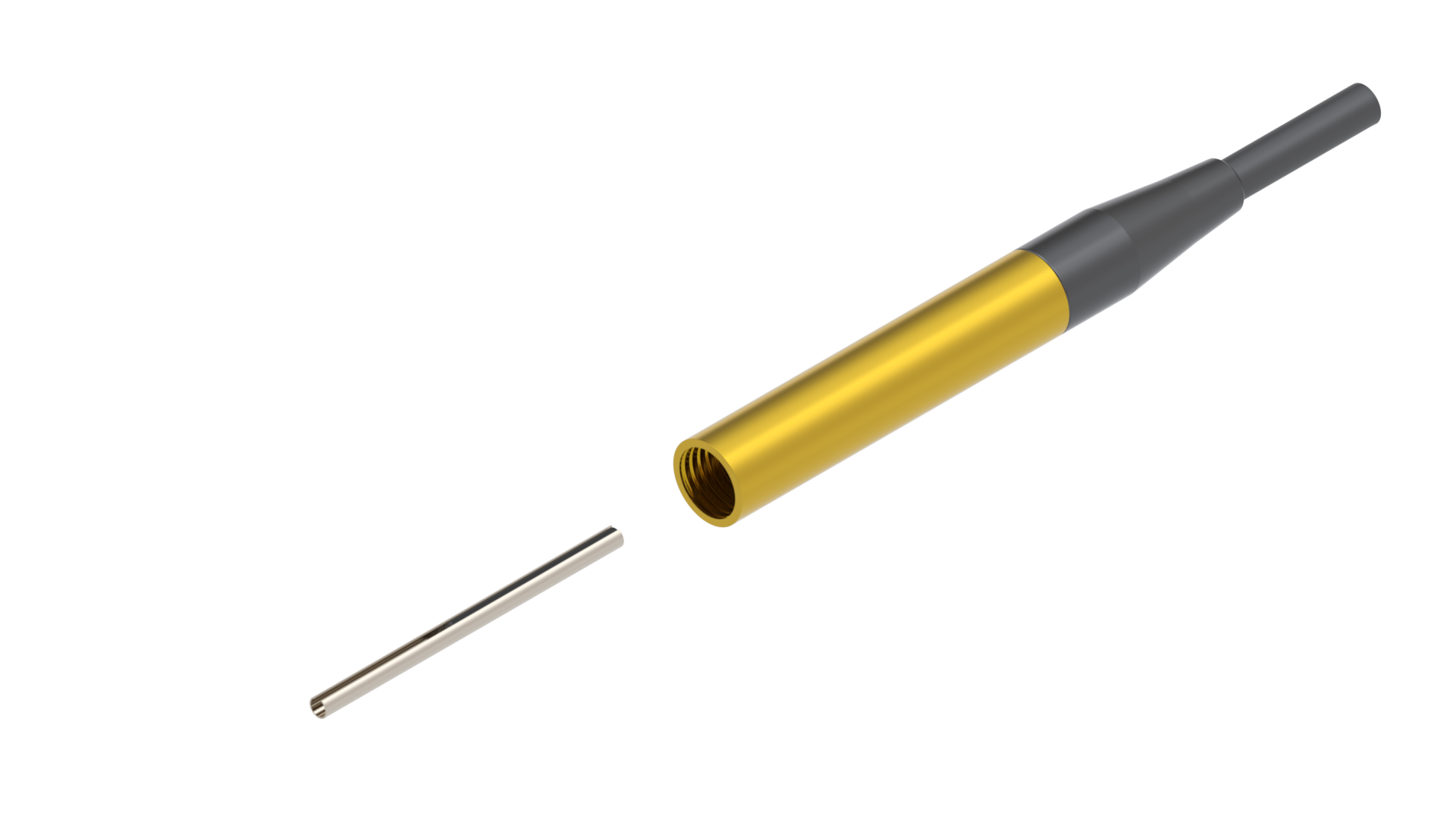

T451
Messtaster Vollbrücke LVDT mit 150 mV/(Vmm) Empfindlichkeit, Messhub von ± 1 mm. Für Anwendungen mit externer Tauchankerführung. Kabellänge 2 m, Kabelabgang axial.
Bestellnummer: 1001687
Eigenschaften
Technische Eigenschaften
| Messhub | ± 1.0 mm |
| Lagerung | Keine – externe Führung |
| Tauchanker | Externes Tauchankervorschubsystem – Ferritkernhalter Arcap Ø 2,0 × 34,5 |
| Temperaturbereich | -10 bis +65 °C, Lagerung und Betrieb |
| Einbaulage | beliebig |
| Einspannschaft | Ø 8h6 mm |
| Stecker | M16x0.75, 5-poliger Stecker, DIN45322 |
| Kabelmerkmale | PUR geschirmt, Länge 2 m |
| Kabelinformation | Außen-Ø 4,0 mm, schleppkettentauglich, Biegeradius 7,5 × d (≈ 30 mm) |
Messgenauigkeit
| Wiederholbarkeit | 0.01 µm |
| Linearitätsfehler | 0.25% FS (full-scale) im Bereich ± 1000 µm (bei 20 °C ± 1°C) |
Elektrische und Schnittstellendaten
| Empfindlichkeit | 150.00 mV/(Vmm) |
| Abgleich | 1:1 |
| Eingangsbeschaltung | Widerstand 100 kOhm ± 0.1% |
| Speisung | 3.0 V ±0.5%RMS |
| Trägerfrequenz | 5.0 kHz ±5% |
| Schaltung | Vollbrücke (LVDT) |
