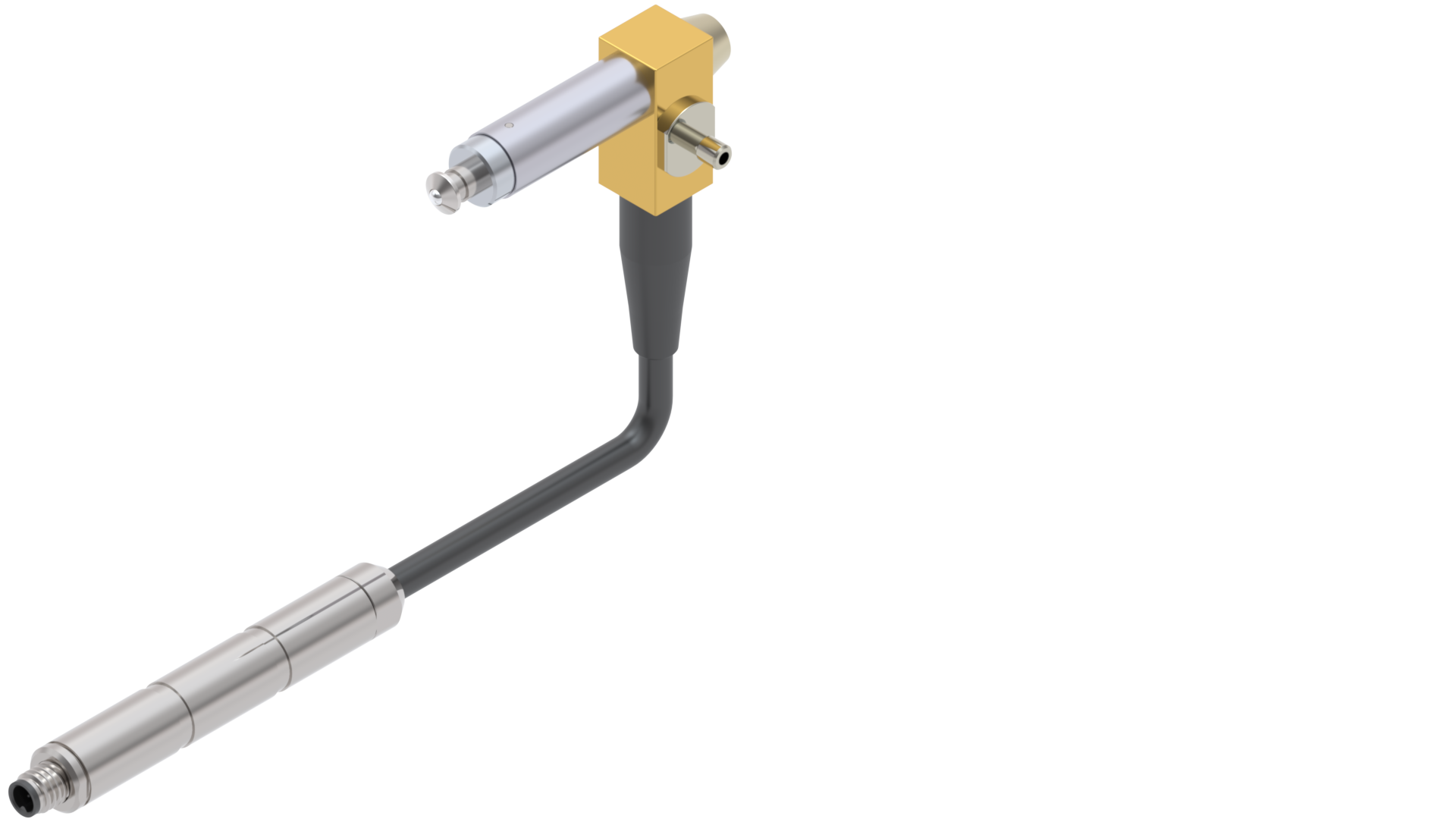

T202LDG
Intelligenter Messtaster mit integrierter Messsignalaufbereitung und digitaler Schnittstelle auf Basis RS485, Messhub ± 1 mm, Vorhub fix. Pneumatischer Vorschub. Stecker DIN M5, Kabelabgang radial.
Bestellnummer: 1005829
Eigenschaften
Mechanische Eigenschaften
| Gesamthub | 2.5 mm |
| Messhub | ± 1.0 mm |
| Vorhub | nicht einstellbar |
| Vorhub Werkseinstellung | - 1.25 mm |
| Lagerung | Kugelführung spielfrei, geläppt |
| Lebensdauer mechanisch | > 10 Mio. Zyklen |
| Verdrehspiel | 1° über den gesamten Hub |
| Temperaturbereich | -10 bis +65 °C, Lager und Betrieb |
| Einbaulage | beliebig |
| Messeinsatz | Kugel Ø 2.0 mm Hartmetall, M2.5, austauschbar nach Absprache |
| Faltenbalg | kein, (Luftspaltdichtung) |
| Einspannschaft | Ø 8h6 |
| Stecker | M5, 4-polig |
| Kabelmerkmale | PUR geschirmt, Pig-Tail Länge 200 mm |
Messmechanik / Messkraft
| Vorschub | pneumatisch |
| Abhebung | Federrückzug |
| Betriebsdruck Pmax | 4.5 bar |
| Betriebsdruck P Anwendung | 1.1 bar |
| Messkraft | F = f(p) N |
| Messkraft Information | ca. 1.0 N bei 1.1 bar / ca. 0.6 N bei 0.8 bar (am el. Nullpunkt) |
Messgenauigkeit
| Wiederholbarkeit | 0.05 µm |
| Fehlergrenze | ±1.0 µm (bei 20 °C ±1 °C) |
| Messrate | 4000 Messungen/ sek |
| Speisung | 5V |
| Leistungsaufnahme | 120 mW (Betrieb) 15 mW (Ruhezustand) |
Elektrische und Schnittstellendaten
| Messsystem | Tauchanker, Induktive Halbbrücke. Integrierte Konditionierung mit Systemfehlerkorrektur |
| Schnittstelle | Übertragungsprotokoll für digitale HIRT Messtaster. Offenes Punkt-zu-Punkt Protokoll basierend auf RS485, standard Termination 120 Ohm |
| Verbindung zu Elektronik | Anschlussbuchse M5 Schraubverriegelung, 4-polig |
| Übertragungsraten | 9600 bit/s, 115200 bit/s, 10 kbit/s, 500 kbit/s und optional 1Mbit/s und 2 Mbit/s. |
| Sensordaten | Sensor-Information für Prüfverwaltung, SPS-Profile /-Objekte und Wartung |
Dokumenteninformation
| Dokumenteninformation | Sämtliche Zeichnungen und 3D-Modelle sind in Position "elektrisch Null" dargestellt. |
Zubehör
Messeinsätze M2.5
TN10-PEEK
Messeinsatz mit PEEK Kugel
Bestellnummer: 1003313
TN10-RUBIN
Messeinsatz mit Rubinkugel
Bestellnummer: 1003315
TN200W
Messeinsatz mit Hartmetallkugel für Messtaster T200 Serie
Bestellnummer: 1003835
TN10-PEEK1000
Messeinsatz mit ebener PEEK Messfläche
Bestellnummer: 1003691
TN12
Messeinsatz mit Edelstahlstift
Bestellnummer: 1002450
TN20
Messeinsatz mit ebener Messfläche seitlich versetzt
Bestellnummer: 1002452
TN30W
Messeinsatz mit zylindrischem Hartmetallstift
Bestellnummer: 1002454
TN70
Messeinsatz zylindrisch mit ebener Messfläche
Bestellnummer: 1002456
TN13
Messeinsatz mit Stahlrolle gehärtet
Bestellnummer: 1002451
Kabel T Digital RS485
Verbindungskabel Messtaster T digital 0.5 m
Verbindungskabel digitale Messtaster. Kabelabgang axial, M5 / M8. Länge 0.5 m.
Bestellnummer: 1005636
Verbindungskabel Messtaster T digital 1.0 m
Verbindungskabel digitale Messtaster. Kabelabgang axial, M5 / M8. Länge 1.0 m.
Bestellnummer: 1005637
Verbindungskabel Messtaster T digital 2.5 m
Verbindungskabel digitale Messtaster. Kabelabgang axial, M5 / M8. Länge 2.5 m.
Bestellnummer: 1005027
