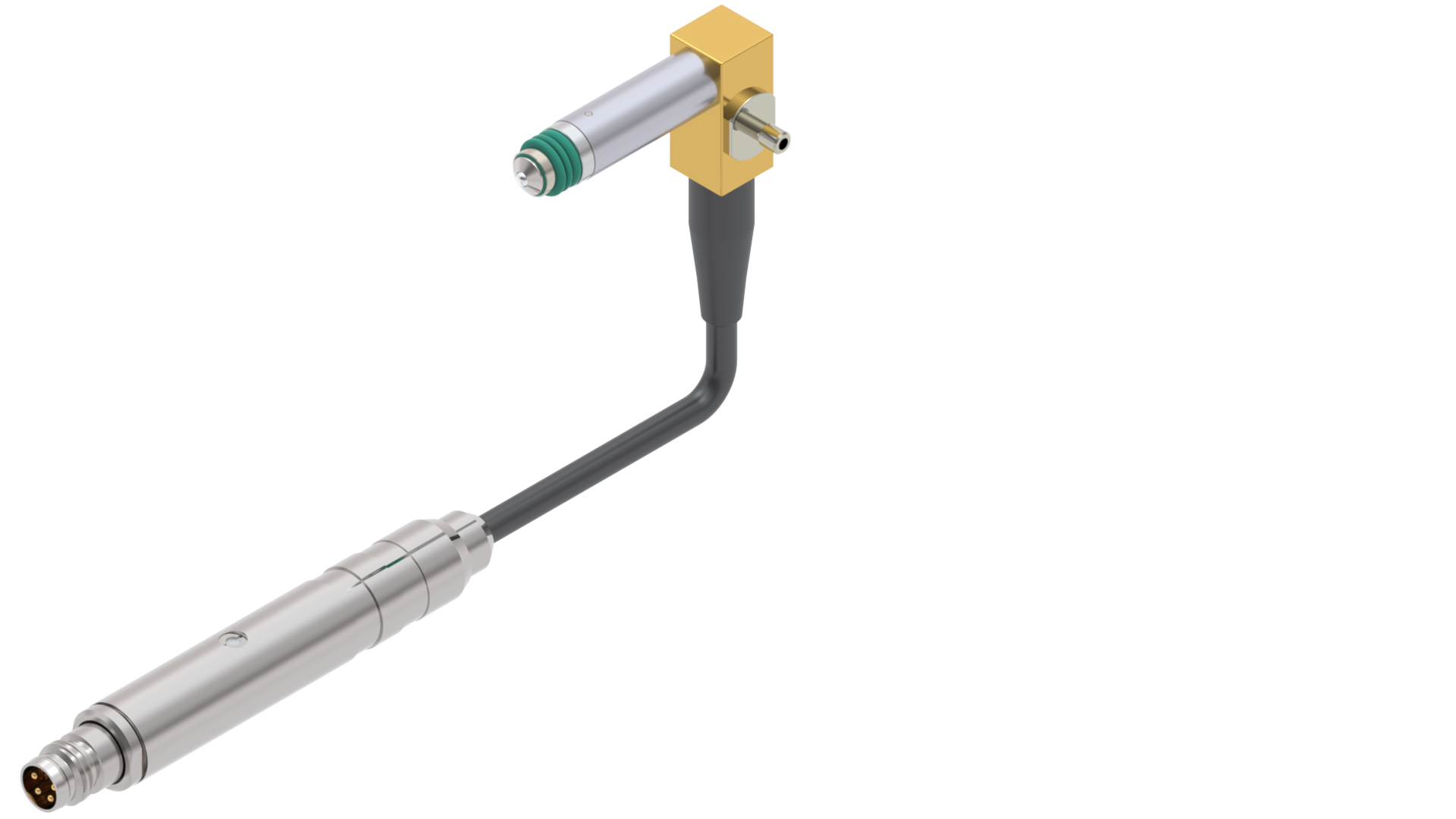

T202VIOL
Intelligenter Messtaster mit integrierter Messsignalaufbereitung und digitaler IO-Link Schnittstelle, Messhub ± 1 mm, Vorhub fix. Vakuumrückzug. Stecker DIN M8, Kabelabgang radial.
Bestellnummer: 1005954
Eigenschaften
Mechanische Eigenschaften
| Gesamthub | 2.5 mm |
| Messhub | ± 1.0 mm |
| Vorhub | nicht einstellbar |
| Vorhub Werkseinstellung | - 1.25 mm |
| Lagerung | Kugelführung spielfrei, geläppt |
| Lebensdauer mechanisch | > 10 Mio. Zyklen |
| Verdrehspiel | 1° über den gesamten Hub |
| Temperaturbereich | -10 bis +65 °C, Lager und Betrieb |
| Einbaulage | beliebig |
| Messeinsatz | Kugel Ø 2.0 mm Hartmetall, M2.5, austauschbar nach Absprache |
| Faltenbalg | FPM, werkseitig austauschbar |
| Einspannschaft | Ø 8h6 |
| Stecker | M8, 4-polig, Portklasse A |
| Kabelmerkmale | PUR geschirmt, Pig-Tail Länge 200 mm |
Messmechanik / Messkraft
| Vorschub | Federvorschub |
| Abhebung | Vakuum |
| Messkraft | 0.4 N |
| Messkraft Information | am el. Nullpunkt, Toleranz ± 15% |
| Messkraft optional | ab Werk auf Anfrage |
Messgenauigkeit
| Wiederholbarkeit | 0.05 µm |
| Fehlergrenze | ±1.0 µm (bei 20 °C ±1 °C) |
| Messrate | 150 Messungen/ sek |
| Speisung | 24V |
| Leistungsaufnahme | 120 mW |
Elektrische und Schnittstellendaten
| Messsystem | Tauchanker, Induktive Halbbrücke. Integrierte Konditionierung mit Systemfehlerkorrektur |
| Schnittstelle | IO-Link nach Spezifikation 1.1 COM3 |
| Verbindung zu Elektronik | Anschlussbuchse M8 Schraubverriegelung, 4-polig |
| Übertragungsraten | IO-Link Spezifikation 230,4kBit/s |
| IO-Link Prozessdaten | Die Messtaster haben nur Process Data In. Diese sind 32 bit (4 octet) und entsprechen der Position Messbolzen in Nanometer, vorzeichenbehaftet. |
| Konfiguration | Eine Konfiguration des Messtasters zum Betrieb ist nicht nötig. Gemäss IODD ist ab der Adresse 0x0040 des ISDU ein rollender Mittelwert-Filter konfigurierbar. Mögliche Werte für die Mittelwertbildungszeit sind 0 bis 100 ms. |
Dokumenteninformation
| Dokumenteninformation | Sämtliche Zeichnungen und 3D-Modelle sind in Position "elektrisch Null" dargestellt. |
Zubehör
Messeinsätze M2.5
TN10-PEEK
Messeinsatz mit PEEK Kugel
Bestellnummer: 1003313
TN10-RUBIN
Messeinsatz mit Rubinkugel
Bestellnummer: 1003315
TN200W
Messeinsatz mit Hartmetallkugel für Messtaster T200 Serie
Bestellnummer: 1003835
TN10-PEEK1000
Messeinsatz mit ebener PEEK Messfläche
Bestellnummer: 1003691
TN12
Messeinsatz mit Edelstahlstift
Bestellnummer: 1002450
TN20
Messeinsatz mit ebener Messfläche seitlich versetzt
Bestellnummer: 1002452
TN30W
Messeinsatz mit zylindrischem Hartmetallstift
Bestellnummer: 1002454
TN70
Messeinsatz zylindrisch mit ebener Messfläche
Bestellnummer: 1002456
TN13
Messeinsatz mit Stahlrolle gehärtet
Bestellnummer: 1002451
