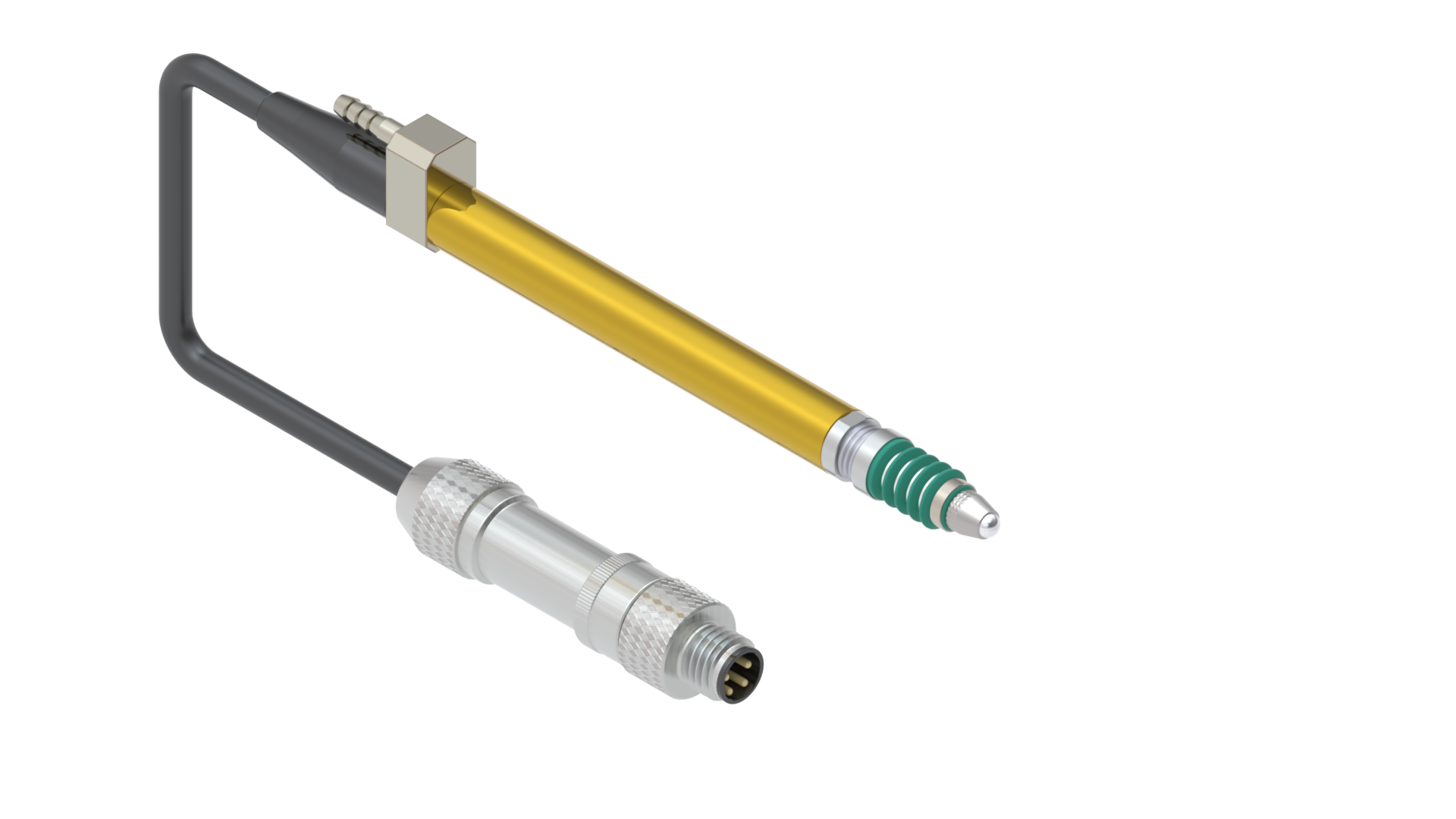

T101PPT
Messtaster Pig-Tail Halbbrücke mit 73.75 mV/Vmm Sensitivität und ± 1 mm Messhub, Vorhub einstellbar. Pneumatischer Vorschub. Kabel 0.2 m, Stecker DIN M8, Kabelabgang axial.
Bestellnummer: 1005241
Eigenschaften
Mechanische Eigenschaften
| Gesamthub | 4.6 mm |
| Messhub | ± 1.0 mm |
| Vorhub | einstellbar |
| Vorhub Werkseinstellung | + 2.8 mm |
| Lagerung | Kugelführung spielfrei, geläppt |
| Lebensdauer mechanisch | > 10 Mio. Zyklen |
| Verdrehspiel | 1° über den gesamten Hub |
| Temperaturbereich | -10 bis +65 °C, Lager und Betrieb |
| Einbaulage | beliebig |
| Messeinsatz | Kugel Ø 3.0 mm Hartmetall, Gewinde M2.5, austauschbar |
| Faltenbalg | FPM |
| Einspannschaft | Ø 8h6 |
| Stecker | M8x1, 4-polig, Stecker |
| Kabelmerkmale | PUR geschirmt, Pig-Tail Länge 200 mm |
| Kabelinformation | Außen- Ø 4.0 mm, schleppkettentauglich |
Messmechanik / Messkraft
| Vorschub | pneumatisch |
| Abhebung | Federrückzug |
| Betriebsdruck Pmax | 1.5 bar |
| Betriebsdruck P Anwendung | 0.8 bar |
| Messkraft | F = f(p) N |
| Messkraft Information | ca. 1.0 N bei 0.8 bar / ca. 0.6 N bei 0.6 bar (am el. Nullpunkt) |
Messgenauigkeit
| Wiederholbarkeit | 0.01 µm |
| Linearitätsfehler | 0.25% FS (full-scale) im Bereich ± 1000 µm (bei 20 °C ± 1°C) |
Elektrische und Schnittstellendaten
| Empfindlichkeit | 73.75 mV/(Vmm) |
| Abgleich | 1:1 |
| Eingangsbeschaltung | Widerstand 2 kOhm ± 0.1% |
| Speisung | 3.0 V ±0.5%RMS |
| Trägerfrequenz | 13.0 kHz ±5% |
| Schaltung | Halbbrücke, TESA® kompatibel |
Dokumenteninformation
| Dokumenteninformation | Sämtliche Zeichnungen und 3D-Modelle sind in Position "elektrisch Null" dargestellt. |
