T161P

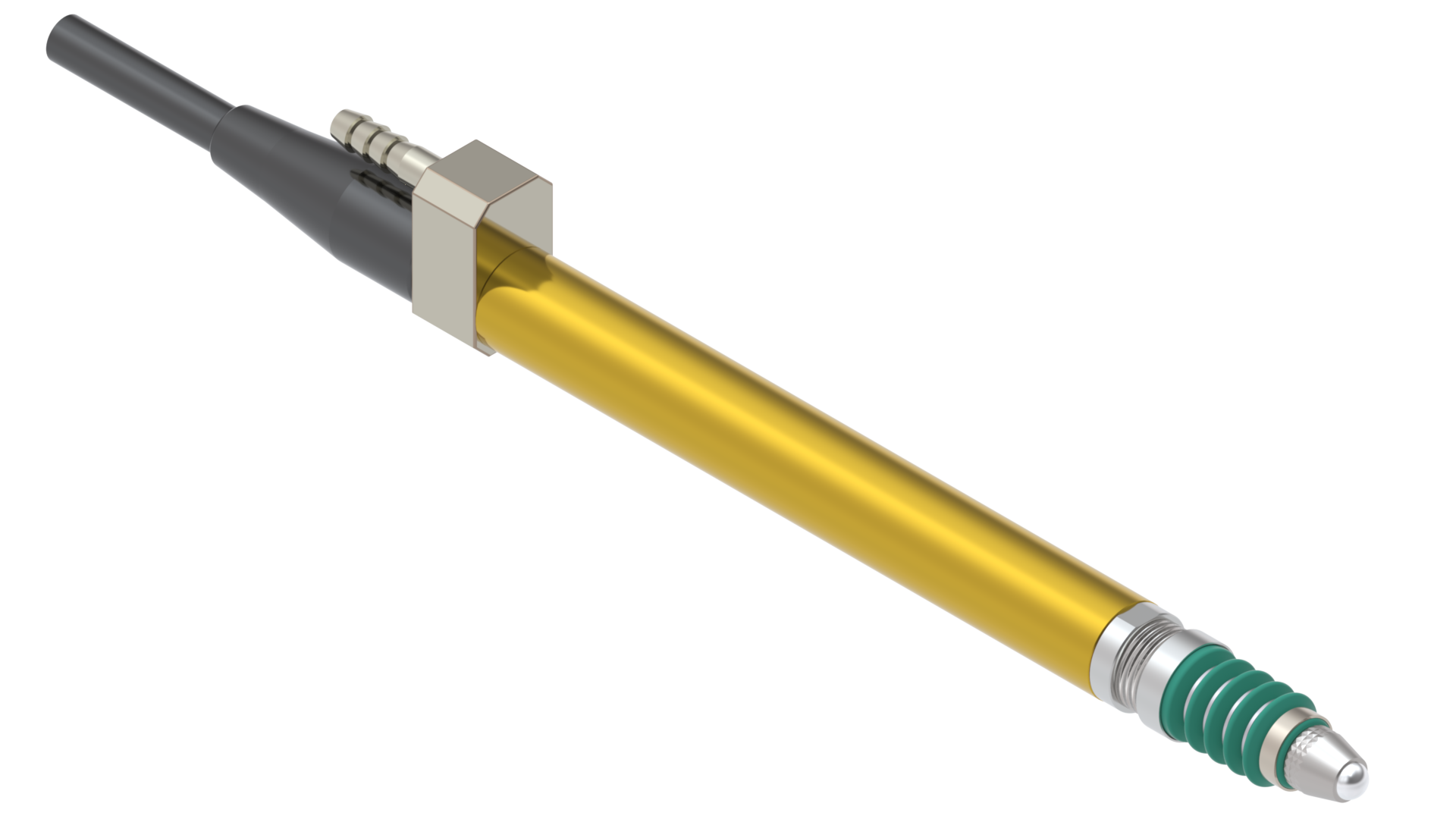

Messtaster Vollbrücke LVDT Mahr® kompatibel mit 184 mV/Vmm Sensitivität und ± 1 mm Messhub, Vorhub einstellbar. Pneumatischer Vorschub. Kabel 2 m, Kabelabgang axial.
Bestellnummer: 1001348
Eigenschaften
Mechanische Eigenschaften
| Gesamthub | 4.6 mm |
| Messhub | ± 1.0 mm |
| Vorhub | einstellbar |
| Vorhub Werkseinstellung | + 2.8 mm |
| Lagerung | Kugelführung spielfrei, geläppt |
| Lebensdauer mechanisch | > 10 Mio. Zyklen, Balg werkseitig austauschbar |
| Verdrehspiel | 1° über den gesamten Hub |
| Temperaturbereich | -10 bis +65 °C, Lager und Betrieb |
| Einbaulage | beliebig |
| Messeinsatz | Kugel Ø 3.0 mm Hartmetall, Gewinde M2.5, austauschbar |
| Faltenbalg | FPM |
| Einspannschaft | Ø 8h6 |
| Stecker | M16x0.75, 5-polig, DIN45322 |
| Kabelmerkmale | PUR geschirmt, Länge 2 m |
| Kabelinformation | Außen- Ø 4.0 mm, schleppkettentauglich |
Messmechanik / Messkraft
| Vorschub | pneumatisch |
| Abhebung | Federrückzug |
| Betriebsdruck Pmax | 1.5 bar |
| Betriebsdruck P Anwendung | 0.8 bar |
| Messkraft | F = f(p) N |
| Messkraft Information | ca. 1.0 N bei 0.8 bar / ca. 0.6 N bei 0.6 bar (am el. Nullpunkt) |
Messgenauigkeit
| Wiederholbarkeit | 0.01 µm |
| Linearitätsfehler | 0.3% FS (full-scale) im Bereich ± 1000 µm (bei 20 °C ± 1°C) |
Elektrische und Schnittstellendaten
| Empfindlichkeit | 184.00 mV/(Vmm) |
| Abgleich | 1:1 |
| Eingangsbeschaltung | Nennlast |
| Trägerfrequenz | 20 kHz ±5% |
| Speisung | 5.0 V ±0.5%RMS |
| Schaltung | Mahr® kompatibel |
Dokumenteninformation
| Dokumenteninformation | Sämtliche Zeichnungen und 3D-Modelle sind in Position "elektrisch Null" dargestellt. |
Zubehör
Messeinsätze M2.5
TN10-PEEK
Messeinsatz mit PEEK Kugel
Bestellnummer: 1003313
TN10-RUBIN
Messeinsatz mit Rubinkugel
Bestellnummer: 1003315
TN10-TEFLON
Messeinsatz mit Teflon Kugel
Bestellnummer: 1006462
TN10PW
Messeinsatz mit Hartmetallkugel für Messtaster P Serie
Bestellnummer: 1003314
TN10-PEEK1000
Messeinsatz mit ebener PEEK Messfläche
Bestellnummer: 1003691
TN11-R15
Messeinsatz mit sphärischer R15-Form
Bestellnummer: 1003317
TN12
Messeinsatz mit Edelstahlstift
Bestellnummer: 1002450
TN20
Messeinsatz mit ebener Messfläche seitlich versetzt
Bestellnummer: 1002452
TN30W
Messeinsatz mit zylindrischem Hartmetallstift
Bestellnummer: 1002454
TN70
Messeinsatz zylindrisch mit ebener Messfläche
Bestellnummer: 1002456
TN13
Messeinsatz mit Stahlrolle gehärtet
Bestellnummer: 1002451
TN40W
Messeinsatz mit Hartmetall-Schneide
Bestellnummer: 1002455
TNP
Messeinsatzverlängerung für Messtaster P-Serie pneumatisch
Bestellnummer: 1003316
