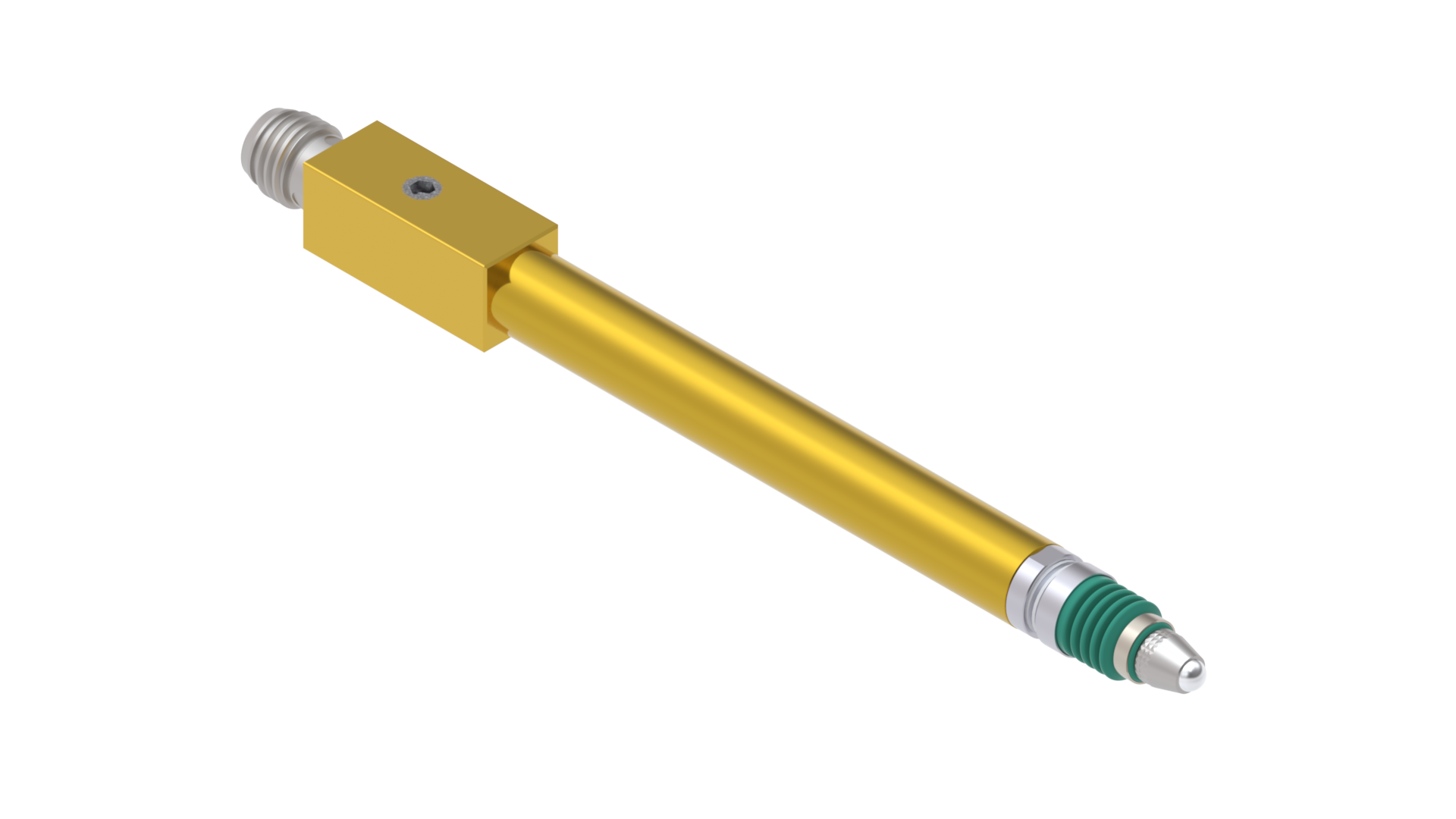

T300FS
Messtaster Halbbrücke mit 36.88 mm/Vmm Sensitivität und ± 2 mm Messhub, Vorhub einstellbar. Federvorschub. Kabellänge variabel, Kabelabgang variabel.
Bestellnummer: 1003387
Eigenschaften
Mechanische Eigenschaften
| Gesamthub | 4.6 mm |
| Messhub | ± 2.0 mm |
| Vorhub | einstellbar |
| Vorhub Werkseinstellung | - 2.25 mm |
| Lagerung | Kugelführung spielfrei, geläppt |
| Lebensdauer mechanisch | > 10 Mio. Zyklen |
| Verdrehspiel | 1° über den gesamten Hub |
| Temperaturbereich | -10 bis +65 °C, Lager und Betrieb |
| Einbaulage | beliebig |
| Messeinsatz | Kugel Ø 3.0 mm Hartmetall, Gewinde M2.5, austauschbar |
| Faltenbalg | FPM |
| Einspannschaft | Ø 8h6 |
| Stecker | M8x1, 4-polig, Stecker |
Messmechanik / Messkraft
| Vorschub | Federvorschub |
| Abhebung | keine |
| Messkraft | 0.63 N |
| Messkraft Information | am el. Nullpunkt, Toleranz ± 20% |
| Messkraft optional | 0.16 N - 4.0 N |
Messgenauigkeit
| Wiederholbarkeit | 0.01 µm |
| Linearitätsfehler | 0.5% FS (full-scale) im Bereich ± 2000 µm (bei 20 °C ± 1°C) |
Elektrische und Schnittstellendaten
| Empfindlichkeit | 36.88 mV/(Vmm) |
| Abgleich | 1:2 |
| Eingangsbeschaltung | Widerstand 2 kOhm ± 0.1% |
| Speisung | 3.0 V ±0.5%RMS |
| Trägerfrequenz | 13.0 kHz ±5% |
| Schaltung | Halbbrücke, TESA® kompatibel |
Dokumenteninformation
| Dokumenteninformation | Sämtliche Zeichnungen und 3D-Modelle sind in Position "elektrisch Null" dargestellt. |
Zubehör
Messeinsätze M2.5
TN10W
Messeinsatz mit Hartmetallkugel
Bestellnummer: 1003312
TN10-PEEK
Messeinsatz mit PEEK Kugel
Bestellnummer: 1003313
TN10-RUBIN
Messeinsatz mit Rubinkugel
Bestellnummer: 1003315
TN10-TEFLON
Messeinsatz mit Teflon Kugel
Bestellnummer: 1006462
TN10-PEEK1000
Messeinsatz mit ebener PEEK Messfläche
Bestellnummer: 1003691
TN11-R15
Messeinsatz mit sphärischer R15-Form
Bestellnummer: 1003317
TN12
Messeinsatz mit Edelstahlstift
Bestellnummer: 1002450
TN20
Messeinsatz mit ebener Messfläche seitlich versetzt
Bestellnummer: 1002452
TN30W
Messeinsatz mit zylindrischem Hartmetallstift
Bestellnummer: 1002454
TN70
Messeinsatz zylindrisch mit ebener Messfläche
Bestellnummer: 1002456
TN13
Messeinsatz mit Stahlrolle gehärtet
Bestellnummer: 1002451
TN40W
Messeinsatz mit Hartmetall-Schneide
Bestellnummer: 1002455
Kabel T Steckbar
T100/71052
Verbindungskabel Messtaster T steckbar. Kabelabgang axial. Länge 2.0m.
Bestellnummer: 1000895
T100/71053
Verbindungskabel Messtaster T steckbar. Kabelabgang radial. Länge 2.0m.
Bestellnummer: 1000896
T100/71055
Verbindungskabel Messtaster T steckbar. Kabelabgang axial. Länge 5.0m.
Bestellnummer: 1000897
T100/71056
Verbindungskabel Messtaster T steckbar. Kabelabgang radial. Länge 5.0m.
Bestellnummer: 1000898
Spiralkabel T Steckbar
Befestigungselemente
EBH-M12L26
Einbauhalter für Messtaster T mit Anschlussgewinde M12.
Bestellnummer: 1004871
T100/63000
Klemmhülse für Messtaster T.
Bestellnummer: 1000890
Druckfeder
Feder 0.16 N T100/82000
Druckfeder 0.16 N optional zu Messtaster T100 Serie, Typ F und V.
Bestellnummer: 1000923
Feder 0.25 N T100/80000
Druckfeder 0.25 N optional zu Messtaster T100 Serie, Typ F und V.
Bestellnummer: 1000921
Feder 0.63 N T100/21000
Druckfeder 0.63 N optional zu Messtaster T100 Serie, Typ F und V.
Bestellnummer: 1003328
Feder 1.00 N T100/83000
Druckfeder 1.0 N optional zu Messtaster T100 Serie, Typ F und V.
Bestellnummer: 1000924
Feder 1.6 N T100/84000
Druckfeder 1.6 N optional zu Messtaster T100 Serie, Typ F.
Bestellnummer: 1000925
Feder 2.5 N T100/81000
Druckfeder 2.5 N optional zu Messtaster T100 Serie, Typ F.
Bestellnummer: 1000922
Feder 4.0 N T100/85000
Druckfeder 4.0 N optional zu Messtaster T100 Serie, Typ F.
Bestellnummer: 1000926
