T502VDG

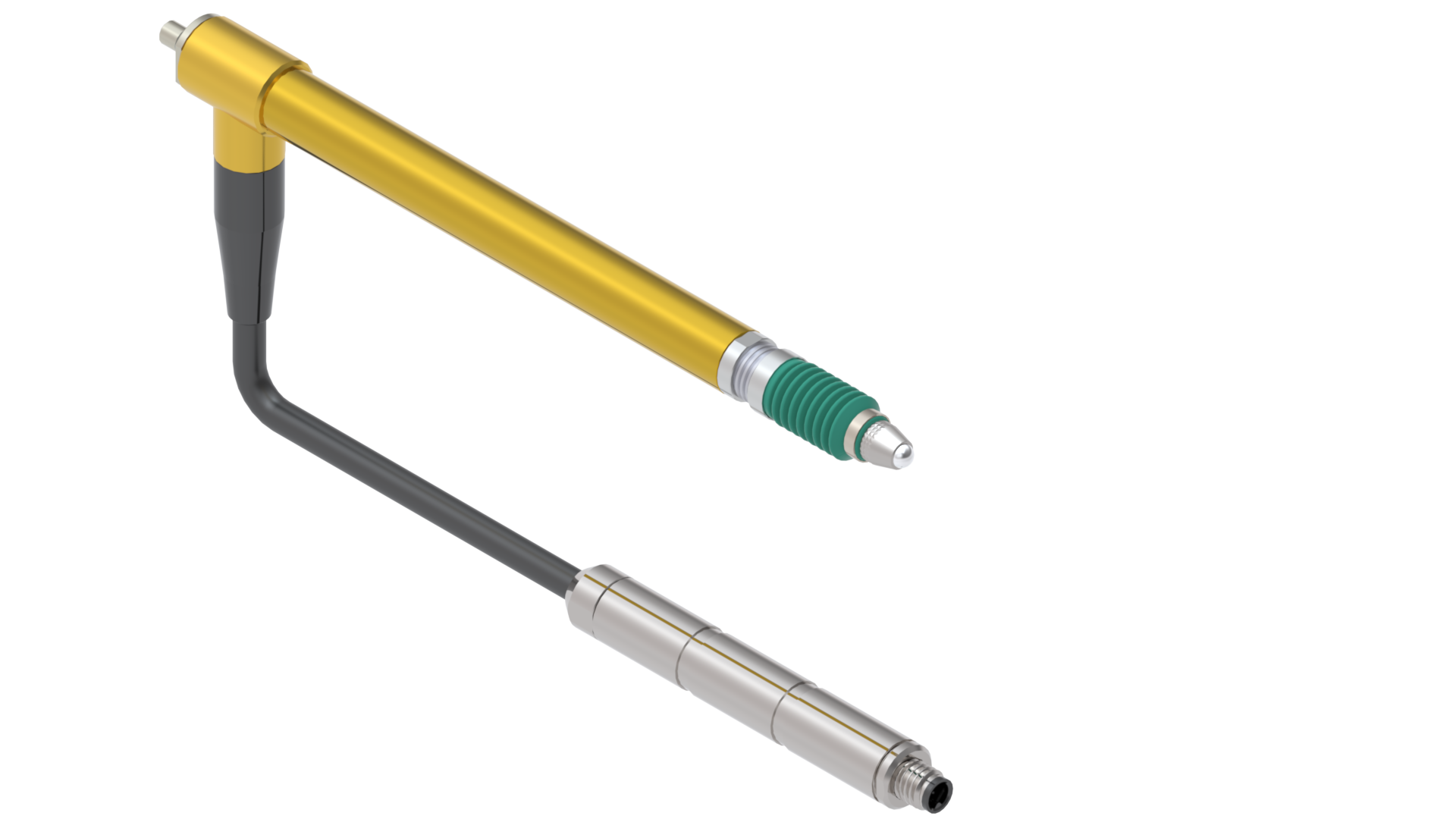

Intelligenter Messtaster mit integrierter Messsignalaufbereitung und digitaler Schnittstelle auf Basis RS485, Messhub ± 5 mm, Vorhub fix. Vakuumrückzug. Stecker DIN M5, Kabelabgang radial.
Bestellnummer: 1004864
Eigenschaften
Mechanische Eigenschaften
| Gesamthub | 10.6 mm |
| Messhub | ± 5.0 mm |
| Vorhub Werkseinstellung | - 5.5 mm |
| Lagerung | Kugelführung spielfrei, geläppt |
| Lebensdauer mechanisch | > 10 Mio. Zyklen |
| Verdrehspiel | 1° über den gesamten Hub |
| Temperaturbereich | -10 bis +65 °C, Lager und Betrieb |
| Einbaulage | beliebig |
| Messeinsatz | Kugel Ø 3.0 mm Hartmetall, Gewinde M2.5, austauschbar |
| Faltenbalg | FPM |
| Einspannschaft | Ø 8h6 |
| Stecker | M5, 4-polig |
| Kabelmerkmale | PUR geschirmt, Pig-Tail Länge 200 mm |
Messmechanik / Messkraft
| Vorschub | Federvorschub |
| Abhebung | Vakuum |
| Messkraft | 1.0 N |
| Messkraft Information | am el. Nullpunkt, Toleranz ± 15% |
| Messkraft optional | 1.6 N, austauschbar ab Werk |
Messgenauigkeit
| Wiederholbarkeit | 0.05 µm |
| Fehlergrenze | ±2.5 µm (bei 20 °C ±1 °C) |
| Messrate | 4000 Messungen/ sek |
| Speisung | 5V |
| Leistungsaufnahme | 120 mW (Betrieb) 15 mW (Ruhezustand) |
Elektrische und Schnittstellendaten
| Messsystem | Tauchanker, Induktive Halbbrücke. Integrierte Konditionierung mit Systemfehlerkorrektur |
| Schnittstelle | Übertragungsprotokoll für digitale HIRT Messtaster. Offenes Punkt-zu-Punkt Protokoll basierend auf RS485, standard Termination 120 Ohm |
| Verbindung zu Elektronik | Anschlussbuchse M5 Schraubverriegelung, 4-polig |
| Übertragungsraten | 9600 bit/s, 115200 bit/s, 10 kbit/s, 500 kbit/s und optional 1Mbit/s und 2 Mbit/s. |
| Sensordaten | Sensor-Information für Prüfverwaltung, SPS-Profile /-Objekte und Wartung |
Dokumenteninformation
| Dokumenteninformation | Sämtliche Zeichnungen und 3D-Modelle sind in Position "elektrisch Null" dargestellt. |
Zubehör
Messeinsätze M2.5
TN10W
Messeinsatz mit Hartmetallkugel
Bestellnummer: 1003312
TN10-PEEK
Messeinsatz mit PEEK Kugel
Bestellnummer: 1003313
TN10-RUBIN
Messeinsatz mit Rubinkugel
Bestellnummer: 1003315
TN10-TEFLON
Messeinsatz mit Teflon Kugel
Bestellnummer: 1006462
TN10-PEEK1000
Messeinsatz mit ebener PEEK Messfläche
Bestellnummer: 1003691
TN11-R15
Messeinsatz mit sphärischer R15-Form
Bestellnummer: 1003317
TN12
Messeinsatz mit Edelstahlstift
Bestellnummer: 1002450
TN20
Messeinsatz mit ebener Messfläche seitlich versetzt
Bestellnummer: 1002452
TN30W
Messeinsatz mit zylindrischem Hartmetallstift
Bestellnummer: 1002454
TN70
Messeinsatz zylindrisch mit ebener Messfläche
Bestellnummer: 1002456
TN13
Messeinsatz mit Stahlrolle gehärtet
Bestellnummer: 1002451
TN40W
Messeinsatz mit Hartmetall-Schneide
Bestellnummer: 1002455
Kabel T Digital RS485
Verbindungskabel Messtaster T digital 0.5 m
Verbindungskabel digitale Messtaster. Kabelabgang axial, M5 / M8. Länge 0.5 m.
Bestellnummer: 1005636
Verbindungskabel Messtaster T digital 1.0 m
Verbindungskabel digitale Messtaster. Kabelabgang axial, M5 / M8. Länge 1.0 m.
Bestellnummer: 1005637
Verbindungskabel Messtaster T digital 2.5 m
Verbindungskabel digitale Messtaster. Kabelabgang axial, M5 / M8. Länge 2.5 m.
Bestellnummer: 1005027
Befestigungselemente
EBH-M12L26
Einbauhalter für Messtaster T mit Anschlussgewinde M12.
Bestellnummer: 1004871
T100/63000
Klemmhülse für Messtaster T.
Bestellnummer: 1000890
Pneumatikanschluss
Druckfeder
Feder 1.0 N T500/21000
Druckfeder 1.0 N zu Messtaster T500 Serie, Typ F und V.
Bestellnummer: 1001699
Feder 1.6 N T500/84000
Druckfeder 1.6 N optional zu Messtaster T500 Serie, Typ F und V.
Bestellnummer: 1001727
