T502VPT

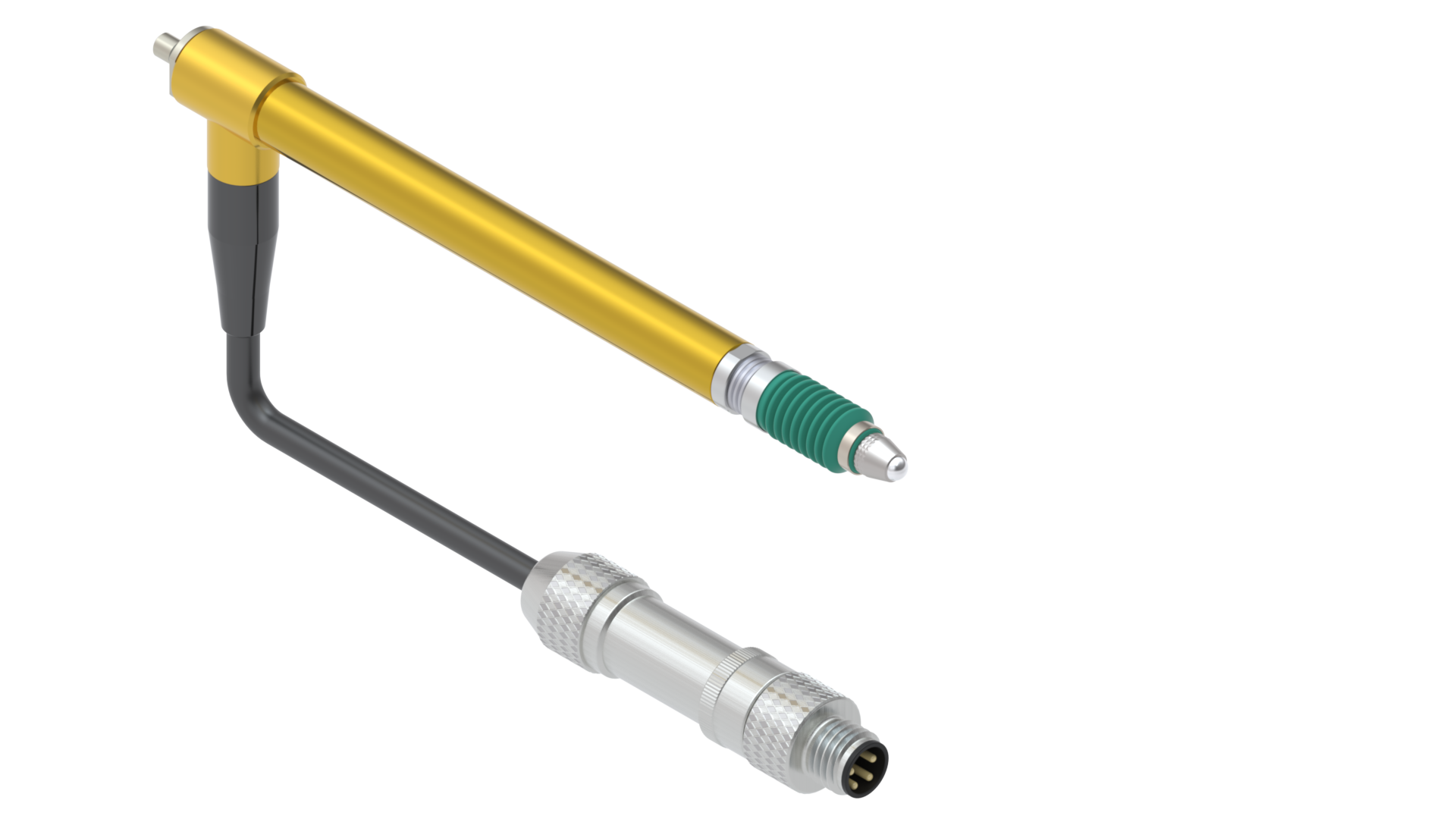

Messtaster Pig-Tail, Halbbrücke, mit 7.38 mV/(Vmm) Empfindlichkeit, Messhub von ± 5 mm, Vorhub einstellbar. Vakuumabhebung. Pigtail-Kabellänge 0.2 m, Stecker M8, Kabelabgang radial.
Bestellnummer: 1005252
Eigenschaften
Technische Eigenschaften
| Gesamthub | 10.6 mm |
| Vorhub | einstellbar |
| Messhub | ± 5.0 mm |
| Vorhub Werkseinstellung | - 5.5 mm |
| Lagerung | Kugelführung spielfrei, geläppt |
| Lebensdauer mechanisch | > 10 Mio. Zyklen |
| Verdrehspiel | 1° über den gesamten Hub |
| Temperaturbereich | -10 bis +65 °C, Lagerung und Betrieb |
| Einbaulage | beliebig |
| Messeinsatz | Kugel Ø 3.0 mm Hartmetall, Gewinde M2.5, austauschbar |
| Faltenbalg | FPM |
| Einspannschaft | Ø 8h6 mm |
| Stecker | M8×1, 4-poliger Stecker |
| Kabelmerkmale | PUR geschirmt, Pigtail-Länge 200 mm |
| Kabelinformation | Außen-Ø 4,0 mm, schleppkettentauglich, Biegeradius 7,5 × d (≈ 30 mm) |
Messmechanik / Messkraft
| Vorschub | Federvorschub |
| Abhebung | Vakuumrückzug |
| Messkraft | 1.0 N |
| Messkraft Information | am el. Nullpunkt, Toleranz ± 15% |
Messgenauigkeit
| Wiederholbarkeit | 0.02 µm |
| Linearitätsfehler | 0.8% FS (full-scale) im Bereich ± 5000 µm (bei 20 °C ± 1°C) |
Elektrische und Schnittstellendaten
| Empfindlichkeit | 7.38 mV/(Vmm) |
| Abgleich | 1:10 |
| Abgleich optional | 1:5 |
| Eingangsbeschaltung | Widerstand 2 kOhm ± 0.1% |
| Speisung | 3.0 V ±0.5%RMS |
| Trägerfrequenz | 13.0 kHz ±5% |
| Schaltung | Halbbrücke, TESA® kompatibel |
Dokumenteninformation
| Dokumenteninformation | Sämtliche Zeichnungen und 3D-Modelle sind in Position "elektrisch Null" dargestellt. |
Zubehör
Messeinsätze M2.5
TN10W
Messeinsatz mit Hartmetallkugel
Bestellnummer: 1003312
TN10-PEEK
Messeinsatz mit PEEK Kugel
Bestellnummer: 1003313
TN10-RUBIN
Messeinsatz mit Rubinkugel
Bestellnummer: 1003315
TN10-TEFLON
Messeinsatz mit Teflon Kugel
Bestellnummer: 1006462
TN10-PEEK1000
Messeinsatz mit ebener PEEK-Messfläche
Bestellnummer: 1003691
TN11-R15
Messeinsatz mit sphärischer Messfläche R15
Bestellnummer: 1003317
TN12
Messeinsatz mit Edelstahlstift
Bestellnummer: 1002450
TN20
Messeinsatz mit versetzter Messfläche
Bestellnummer: 1002452
TN30W
Messeinsatz mit zylindrischem Hartmetallstift
Bestellnummer: 1002454
TN70
Messeinsatz zylindrisch mit ebener Messfläche
Bestellnummer: 1002456
TN13
Messeinsatz mit Stahlrolle
Bestellnummer: 1002451
TN40W
Messeinsatz mit Hartmetall-Schneide
Bestellnummer: 1002455
Befestigungselemente
EBH-M12L26
Einbauhalter für Messtaster T mit Anschlussgewinde M12.
Bestellnummer: 1004871
T100/63000
Klemmhülse für Messtaster T.
Bestellnummer: 1000890
Spiralkabel T-Serie steckbar
Verbindungskabel T-Serie steckbar
T100/71052
Verbindungskabel Messtaster T steckbar. Kabelabgang axial. Länge 2.0m.
Bestellnummer: 1000895
T100/71053
Verbindungskabel Messtaster T steckbar. Kabelabgang radial. Länge 2.0m.
Bestellnummer: 1000896
Druckfedern
Feder 1.0 N T500/21000
Druckfeder 1.0 N zu Messtaster T500 Serie, Typ F und V.
Bestellnummer: 1001699
